Reconhecimento de Padrões
6.
Gerando Padrões: Análise de Sinais e Imagens
6.1. Visão
Geral de Análise de Sinais Digitais
6.2. O
Pacote de Softwares Khoros
6.3. Classificação
dos Métodos: Domínios de Valor, Espaço e Freqüência
6.4. Métodos
no Domínio do Valor: Thresholding, Histogramas
6.5. Métodos
no Domínio do Espaço 1: Convolução Simples
e Morfologia Matemática
6.6. Métodos
no Domíno do Espaço 2: Detecção de Bordas
6.7. Métodos
no Domínio do Espaço 3: Segmentação
6.8. Métodos
de Extração de Parâmetros e Rotulação
de Objetos
6.9. Enunciado
e Material
para o Trabalho Final
-
Processamento Passo I: Detectando
Diferenças entre Imagem-Modelo e Imagem Atual geradas por Movimento
na Cena
-
Processamento Passo II: Eliminando
Ruídos gerados por Movimento da Câmera e Isolando os Objetos
através de Morfologia Matemática
-
Processamento Passo III: Calculando
Atributos dos Objetos para Realizar a Classificação destes
6.1.
Visão Geral de Análise de Sinais Digitais, Filosofia Geral
de Análise de Sinais Digitais e integração desta com
Reconhecimento de Padrões
Na área da Visão
Computacional e do Reconhecimento de Padrões em Imagens e Sinais
Digitais, a verdade crua e dolorosa é que não existe um algoritmo
de “Visão Computacional” genérico. A interpretação
de padrões em imagens é um processo complexo e constituído
de muitos passos. A interpretação de Imagens é realizada
através de:
-
Um conjunto de algoritmos (filtros)
para imagens, cuja natureza varia dependendo do que se quer identificar
e do tipo de imagem trabalhado.
-
Esses algoritmos são
encadeados em uma "pipeline de processamento".
-
Serão sempre extremamente
específicos para cada tarefa a ser realizada
-
Variação grande.
Conjunto de algoritmos a ser utilizado varia:
-
De acordo com a tarefa
-
De acordo com as características
da imagem.
6.2.
Utilizando Laboratórios de Análise de Imagens
6.2.1.
Demonstrações de algoritmos e construção ad-hoc
de aplicações-exemplo em aula
Para fins de teste de vários
dos algoritmos descritos aqui vamos utilizar as suas versões implementadas
no Software Khoros , um ambiente de
programação visual para construção e teste
de pipelines de algoritmos de processamento de imagens desenvolvido pela
Universidade do Novo México, em colaboração com a
UNICAMP.

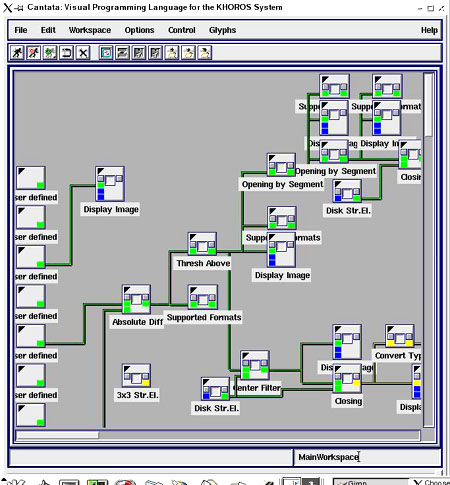

Um exemplo de um canvas do
front-end de programação visual do Khoros, denominado Cantata,
pode ser vista abaixo. As conexões entre ícones de algoritmos
de processamento de imagens, denominados glifos no Khoros, representa
o fluxo de dados.
A parte prática desta
parte da disciplina será realizada em grande parte através
da utilização do laboratório de análise de
imagens Khoros. Khoros, hoje um produto comercial, foi desenvolvido originalmente
pela University of New Mexico em colaboração com a UNICAMP
e é o mais utilizado sistema para teste e experimentação
de soluções de Processamento de Imagens.
Khoros provê um conjunto
bastante extenso de implementações de algoritmos e um ambiente
de programação visual denominado cantata onde
conjuntos complexos de algoritmos podem rapidamente ser implementados como
uma solução e testados. A disciplina incluirá, no
seu início, aulas de laboratório para a aprendizagem da utilização
do Khoros. Khoros é uma ferramenta para ambiente Linux/Unix e encontra-se
instalada em todas as estações Sun e todos os PCs Linux do
INE, além dos PCs Linux do Laboratório do CTC. Um tutorial
do Khoros estará também à disposição
na rede, atraves do Curso
de Analise de Imagens usando Khoros que está disponível
aqui.
O software você pode
pegar aqui.
Observe o seguinte: Este arquivo, contendo uma versão antiga e pré-comercial
do Khoros (v2.1), possui 25 MB, espere portanto o momento adequado para
buscá-lo se você vai fazê-lo de casa por conexão
telefônica. Observe também que neste tarfile estão
a versão compilada para Linux e também os fontes,
que você poderá compilar para Solaris, AIX, Irix ou HP-UX,
caso deseje. Se você vai usar a versão précompilada
Linux, rode o programa
kconfigure antes de iniciar a primeira execução.
Se você vai compilar em outro sistema operacional, leia atentamente
toda a documentação antes de fazê-lo.
6.2.2.
Implementação de operadores de processamento de imagens e
sua integração sob uma ferramenta de programação
visual
Além disso, os operadores
de processamento de imagem que os alunos programarem serão
desenvolvidos de forma a funcionarem sob o Cyclops Image Filter, um ambiente
de programação visual auto-configurável multiplataforma
desenvolvido em Smalltalk e que funciona de forma muito similar ao Cantata

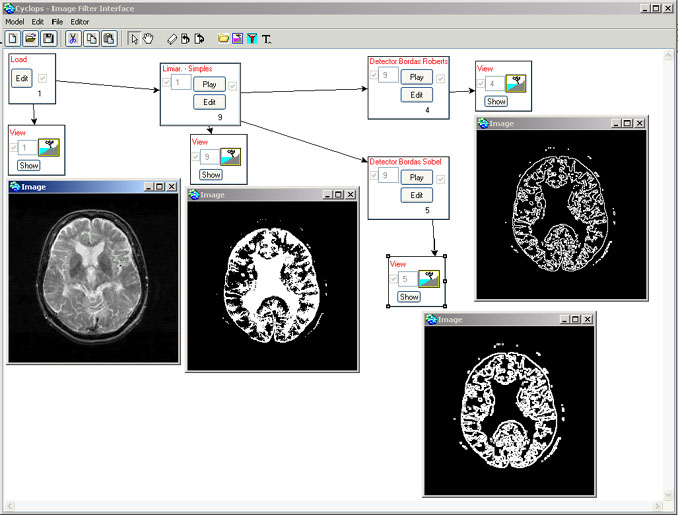

provido pelo Khoros. A Interface do Cyclops Image Filter pode ser vista
abaixo.
No link adiante, você
pode acessar o Manual do Cyclops Image Filter.
6.3.
Classificação dos Métodos: Domínios de Valor,
Espaço e Freqüência
David Marr em seu clássico
livro Vision:
A Computational Investigation into the Human Representation and Processing
of Visual Information, de 1982, lançou as bases para a classificação
e sistematização dos métodos de reconhecimento de
padrões e análise de imagens, postulando um processo em 4
passos de grau crescente de abstração na análise de
uma imagem. Cada passo desse processo seria realizado por um ou mais algoritmos
específicos. O ocnjunto de 4 etapas formaria então uma pipeline
sequencial, que levaria da imagem sem significado a uma representação
simbóilica do que interessa de seu conteúdo. Essas etapas
são: (1) Filtragem e Preprocessamento, (2) Condicionamento, (3)
Rotulação e (4) Modelagem e Interpretação.
-
Filtering and Processing:
Não são esperadas modificações profundas nas
imagens, elas são apenas atenuadas ou melhoradas.
-
Conditioning: Espera-se
que uma nova imagem seja gerada e possivelmente ainda a formata.
-
Labeling: Início
da etapa de interpretação.
-
Modeling Interpretation:
Classificação e Interpretação dos Dados: Tradução
de descrições de estruturas da imagem realizadas anteriormente
em linguagens ou esquemas de representação que possuam semântica
no contexto de aplicação. Relacionada principalmente com
esquemas que levam em consideração aspectos espaciais.

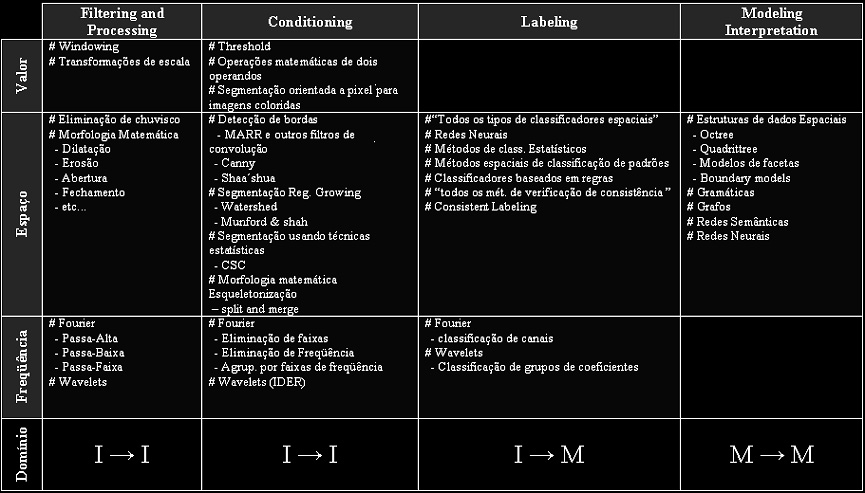

Além disso, podemos "enxergar"
uma imagem de três pontos de vista ou "domínios" diferentes:
(i) Valor, (ii) Espaço de Imagem e (iii) Freqüencia.
Se tomarmos estes 3 possíveis domínios dentro dos quais podemos
interpretar os dados de uma imagem; podemos então cruzar estes dois
esquemas de classificação e criar a tabela abaixo, que classifica
e contextualiza as diversas famílias de algoritmos de processamento
de imagens.
A última linha da
tabela mostra se se espera uma transformação de uma imagem
em outra imagem (I -> I), de uma imagem em uma modelo descritivo ou conjunto
de parâmetros descritores (I -> M) ou então se se espera que
haja a transformação de um modelo de descrição
paramétrica de baixo nível para um modelo mais abstrat (M
-> M).
6.4.
Métodos no Domínio do Valor: Aritmética de Imagens,
Thresholding, Histogramas
V1. Operações Matemáticas
de imagem com operando escalar
V1.1. Soma: Soma-se um escalar
a cada pixel da imagem, aumentando sua intensidade.
V1.2. Multiplicação:
Multiplica-se um escalar por cada pixel da imagem. Resultado é expresso
em valor inteiro.
Resultados de ambos os métodos
são truncados para o valor máximo de representação
de pixel no tipo de imagem (no nosso caso 255)
V1.3. Subtração:
Subtrai-se um escalar de cada pixel da imagem, reduzindo-se sua intensidade.
V1.4. Divisão inteira:
Divide-se o valor de cada pixel da imagem por um escalar. Expressa-se o
resultado como inteiro.
Resultados são expressos
truncados ao valor mínimo de representação no tipo
de imagem (em nosso caso 0)
Implementação:
Operações
Matemáticas de imagem com operando escalar
-
Um único programa implementa todo
o conjunto V1.
-
Um parâmetro do tipo Símbolo
define qual operação será realizada.
Exemplo:
mathescalar -i imagem.pgm -o iresult.pgm -valor 20 -op soma
V2. Operações
Lógicas com operando escalar
V2.1. OR: Realiza-se OU lógico
entre cada pixel da imagem e operando binário escalar.
V2.2. AND: Realiza-se E lógico
entre cada pixel da imagem e operando binário escalar.
V2.3. XOR: Realiza-se OU exclusivo
lógico entre cada pixel da imagem e operando binário escalar.
V2.4. NOT: Realiza-se negação
lógica de cada pixel da imagem.
Resultados são expressos
sempre de forma binária (em nosso caso 0 ou 255)
Implementação:
-
Um único programa implementa todo
o conjunto V2.
-
Um parâmetro do tipo Símbolo
define qual operação será realizada.
Exemplo:
boolescalar -i imagem.pgm -o iresult.pgm -valor 1 -op and
V3.
Operações Matemáticas de imagem com imagem
V3.1. Soma: Soma-se cada pixel
de uma imagem ao correspondente da outra.
V3.2. Multiplicação:
Multiplica-se cada pixel de uma imagem com o correspondente da outra. Resultado
é expresso em valor inteiro.
Resultados de ambos os métodos
são truncados para o valor máximo de representação
de pixel no tipo de imagem (no nosso caso 255)
Método só pode ser
executado se ambas imagens possuem dimensões iguais (x@y)
Dois exemplos de aplicação de
um operador aritmético entre duas imagens: a máscara binária
obtida por limiarização
e morfologia matemática
a partir da imagem original é multiplicada com esta para a extração
do segmento desejado. Observe que no segundo exemplo a máscara continha
o artefato em forma de U que foi trazido para a imagem resultante.
original
|
máscara
|
resultado da multiplicação
|
V3.3. Subtração:
Subtrae-se-se cada pixel de uma imagem do correspondente da outra.
V3.4. Diferença absoluta:
Subtrae-se-se cada pixel de uma imagem do correspondente da outra. Resultado
é expresso em valor positivo.
V3.5. Divisão: Divide-se
cada pixel de uma imagem pelo correspondente da outra. Resultado é
expresso em valor inteiro.
Valem as considerações
sobre limites mínimos.
-
A ordem dos parâmetros de entrada
faz diferença.
-
Ordem é a mesma da expressão
na forma infixada.
Implementação:
-
Um único programa implementa todo
o conjunto V3.
-
Um parâmetro do tipo Símbolo
define qual operação será realizada.
Exemplo:
math -i1 imagem.pgm -i2 imagem2.pgm -o iresult.pgm -op dif
V4. Operações
Lógicas de imagem com imagem
V4.1. OR: Realiza-se OU lógico
entre cada pixel corespondente das imagens.
V4.2. AND: Realiza-se E lógico
entre cada pixel corespondente das imagens.
V4.3. XOR: Realiza-se OU exclusivo
lógico entre cada pixel corespondente das imagens.
Resultados são expressos
sempre de forma binária (em nosso caso 0 ou 255)
-
A ordem dos parâmetros de entrada
faz diferença.
-
Ordem é a mesma da expressão
na forma infixada.
Implementação:
-
Um único programa implementa todo
o conjunto V4.
-
Um parâmetro do tipo Símbolo
define qual operação será realizada.
Exemplo:
bool -i1 imagem.pgm -i2 imagem2.pgm -o iresult.pgm -op xor
V5.
Operações de Limiarização
Limiarização simples
V5.1. Limiar acima: Compara-se cada pixel
de uma imagem com um valor limiar. Pixels cujo valor for >= ao limiar recebem
a cor #1, o resto a cor #2.
V5.2. Limiar abaixo: Compara-se cada pixel de
uma imagem com um valor limiar. Pixels cujo valor for <= ao limiar recebem
a cor #1, o resto a cor #2.
Para indicar que as cores são branco e preto,
podemos expressar #1 = 255 e #2 = 0. Pode-se perfeitamente definir outros
valores.
Imagem de tomografia computadorizada de crânio
e três diferentes limiarizações. A imagem é
de 8 bits e portanto seu valor máximo de pixel é 255. Observe
com uma diferença de apenas 5% no limiar, entre 130 e 140 faz uma
enorme diferença com relação à quantidade de
material indesejável que resulta. O limiarização com
valor de 150 será utilizada como máscara em outros exemplos
em morfologia matemática.
imagem originial
limiar de 140
|
limiar de 130
limiar de 150
|
Limiarização de faixa
V5.3. Limiar dentro: Compara-se cada pixel
de uma imagem com dois valores limiar. Pixels cujo valor for >= ao limiar
inferior e <= ao superior recebem a cor #1, o resto a cor #2.
V5.4. Limiar fora: Compara-se cada pixel de
uma imagem dois valores limiar. Pixels cujo valor for <= ao limiar inferior
e >= ao superior recebem a cor #1, o resto a cor #2.
Limiarização
com, faixa. Observe que neste caso se obteve um resultado bastante interessante,
considerando-se a simplicdade do método, mas não foi posível
extrair somente a área de interesse (parênquima cerebral)
sem problemas e será necessário um pós processamento
com morfologia matemática.
|
|
Limiarização com Tolerância
V5.5. Limiar acima com histerese: Compara-se
cada pixel de uma imagem com dois valores limiares. Pixels cujo valor for
>= ao limiar superior recebem a cor #1, pixels que forem <= ao inferior
a cor #2. Pixels entre os limiares são comparados aos seus vizinhos
imediatos (vizinhança de 4 ou vizinhança de 8), se algum
vizinho estiver acima do limiar, este pixel receberá a cor
#1, senão a #2.
V5.6. Limiar abaixo com histerese: Compara-se
cada pixel de uma imagem com dois valores limiar. Pixels cujo valor for
<= ao limiar inferior recebem a cor #1, pixels que forem >= ao superior
a cor #2. Pixels entre os limiares são comparados aos seus vizinhos
imediatos (vizinhança de 4 ou vizinhança de 8), se algum
vizinho estiver abaixo do limiar, este pixel receberá a cor
#1, senão a #2.
Cálculo de Vizinhança
para Operações de Limiarização com Tolerância
Vizinhança de 4
|
Vizinhança de 8
|
|
|
Implementação:
-
Três programas implementam todo o conjunto V5.
-
Limiar Simples
-
Limiar com Faixa
-
Limiar com Tolerância
-
Um parâmetro do tipo Símbolo
define qual operação será realizada.
Exemplos:
limiarsimples -i imagem.pgm -o iresult.pgm -op acima -lim 100
-c1 255 -c2 0
limiarfaixa -i ima.pgm -o res.pgm -op fora -inf 128 -sup 200
-c1 255 -c2 0
limiartoler -i ima.pgm -o res.pgm -op acima -inf 128 -sup 130
-c1 255 -c2 0
V6. Operações Estatísticas
V6.1.
Histograma
Para cada possível valor de
pixel na escala de valores utilizada (0 a 255 no nosso caso) conta-se o
número de pixels apresentando esse valor. Gera-se um vetor contendo
esses valores (256 posições no nosso caso) e também
uma imagem representando essa contagem como um gráfico de barras.
Implementação
do Histograma V6.1:
-
Programa toma uma imagem de entrada e
gera dois arquivos de saída: a imagem do histograma e o vetor de
valores (em ASCII)
Exemplo:
histo -i imagem.pgm -o iresult.pgm -h histo.txt
histo.txt:
255
21 34 56 678 9000 7890 67 5677 456 ....
V6.2. Histograma por Faixas
Calcula-se o histograma dividindo-se
a faixa de valores em pedaços dados por seus limites.
Implementação:
-
Programa toma uma imagem e um arquivo
texto com a definição das faixas de entrada e gera dois arquivos
de saída: a imagem do histograma e o vetor de valores (em ASCII)
Exemplo:
histofaixa -i imagem.pgm -f faixas.txt -o result.pgm -h histo.txt
faixas.txt:
4
0 34
35 90
91 200
200 255
V6.3. Pontos Nodais de Histograma
Calcula-se o histograma e procura-se
por n fundos-de-vale no mesmo. Gera-se um vetor contendo
esses valores.
Implementação
do Cálculo de Pontos Nodais em Histograma

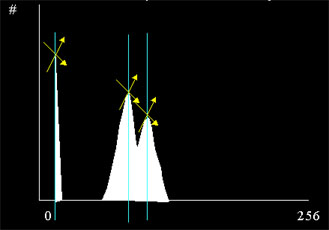

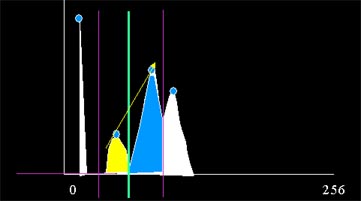

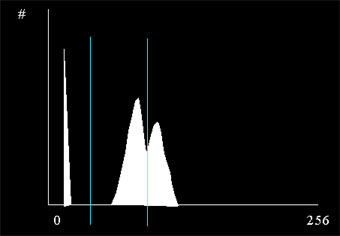

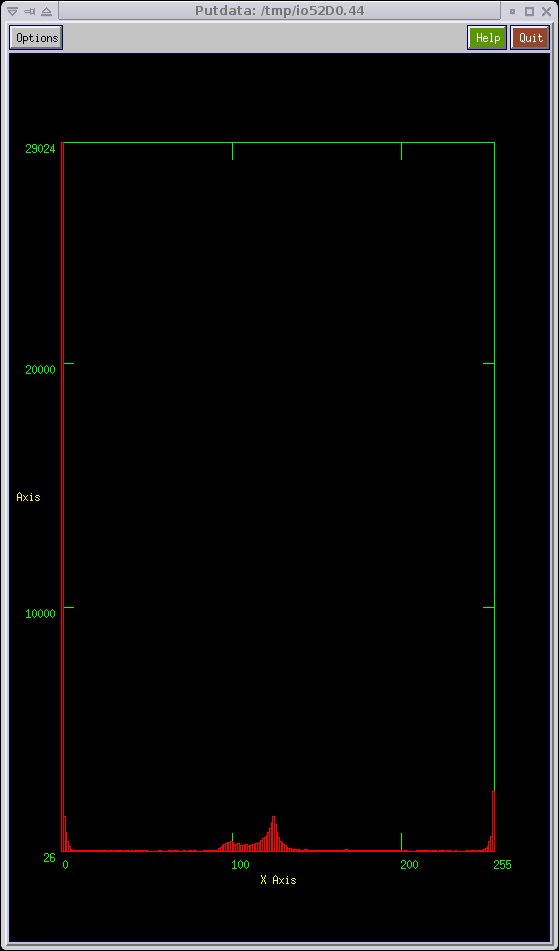

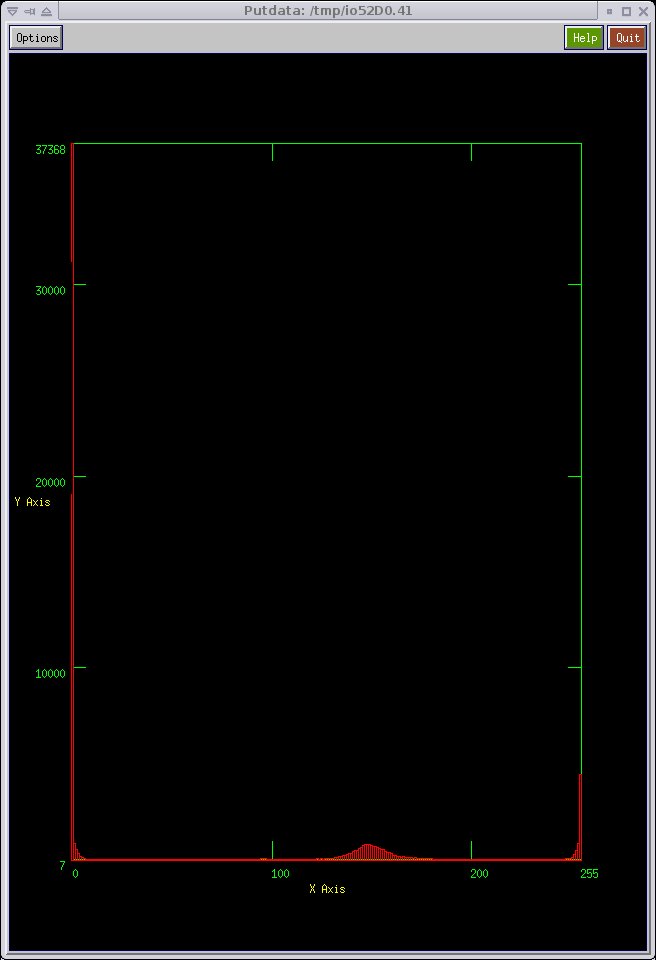

Veja o histograma abaixo. Aparentemente
possui dois pontos nodais:
Achando Pontos Nodais em Histograma
-
Primeiramente achamos os picos: pontos
de valor elevado onde a derivada muda de positivo para negativo. Para evitar
que pequenas flutuações incluam erros, sempre tomar um conjunto
de valores para o cálculo.
-
Depois achamos os vales : pontos pontos
entre os picos de menor valor. Se houver uma faixa grande de valor baixo,
pegar o meio desta.
Classificando Pontos Nodais em
Histograma
-
Em terceiro lugar classificamos os vales:
vales muito próximos aos picos não nos interessam, pois representam
apenas variações de cor de um mesmo grupo.
Verificando Pontos Nodais em Histograma
-
Por último calculamos a área
(numero de pontos) de cada segmento: segmentos com muito poucos pontos
também não nos interessam e são fundidos com o vizinho
que possuir tamanho suficiente.
-
Exemplo: A área amarela é
considerada pequena por que possui poucos pontos e ao mesmo tempo representa
um vale relativamente baixo. O ponto nodal em verde claro é eliminado.
A área é fundida com a área em laranja, já
que esse lado é o da menor amplitude.
Requisitos
-
Tolerância no cálculo das
derivadas: Usamos uma seqüência de vários valores
e uma reta interpolando estes para calcular a derivada tangente. Deve-se
implementar o numero de valores como parâmetro.
-
Tolerância na identificação do centro
de um vale: Ignora-se pequenas variações ao se seguir o fundo
de um vale para determinar sua extensão. Implementado como parâmetro.
-
Tamanho (área) mínimo de um segmento entre
pontos nodais: implementar como parâmetro.
-
Seleção de segmentos a fundir: devem ter área
abaixo do mínimo e amplitude abaixo de um parâmetro. Melhor
forma de expressar isto é multiplicar estes dois valores.
-
Número máximo de pontos nodais: parametro definido
pelo usuário.
Implementação
Saídas:
-
Imagem do histograma mostrando os pontos nodais (mostrar
histograma em cinza e pontos nodais como retas verticais em branco.
-
Arquivo texto dando lista de valores de pontos nodais.
Linha de comando para forçar encontrar dois pontos
nodais:
histonodal -i imagem.pgm -o iresult.pgm -h histo.txt -ntan 10
-tolval 20 -amplitude 50 -area 100 -nodos 2
V7. Operações
Combinadas
V7.1. Limiarização
com Histograma: Utiliza o resultado de um Cálculo de Pontos Nodais
em Histograma para definição dinâmica do limiar. O
método de cálculo de pontos nodais é parametrizado
para produzir apenas um único ponto nodal.
limiarhisto -i imagem.pgm -o iresult.pgm \. .~\z
-op acima -histo histo.txt -c1 255 -c2 0
Exemplo: Processamento
do Sistema de Vigilância usando Khoros - Passo I: Detectando
Diferenças entre Imagem-Modelo e Imagem Atual geradas por Movimento
na Cena
6.5.
Métodos no Domínio do Espaço 1: Convolução
Simples e Morfologia Matemática
Introdução
Consideramos o valor de cada pixel
e também a relação deste com os valores de um conjunto
de pixels na sua vizinhança.
-
Partes I e II - Operações
utilizando Convolução
-
Parte III - Operações sobre
Regiões
Dividido em três grupos de trabalhos:
E1. Operações
Genéricas de Convolução
E2. Morfologia Matemática
E3. Operações de Detecção
de Bordas
E1. Operações Genéricas
de Convolução
O que é convolução
? Matematicamente, a convolução é uma operação
entre duas matrizes, geralmente bidimensionais, uma das quais é
a imagem e a outra é um matriz chamada de matriz de convolução
ou elemento estruturante.
A matriz de convolução
representa uma função matemática qualquer e é
aplicada sobre cada pixel g(x,y) da imagem e sua vizinhança
imediata, resultando em uma nova imagem gc(x,y), que reflete a relação
da imagem original com a função matemática dada pela
matriz.
Como realizamos a convolução
? Podemos considerar a convolução como a aplicação
de uma máscara de resposta à imagem de acordo com
critérios bem definidos. Na convolução temos dois
componentes:
-
Uma ou mais matrizes de convolução
ci(x,y)
-
A operação de convolução
A forma mais simples é quando temos
apenas uma matriz de convolução e a operação
de convolução é a soma dos resultados da multiplicação

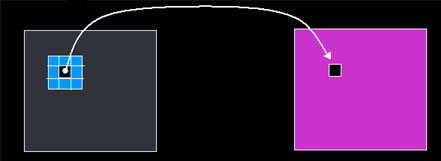

de cada elemento da matriz com a região da imagem sob a mesma e
a subseqüente substituição do valor do pixel sobre o
qual a matriz foi aplicada por este resultado.
Exemplo:
mi: é valor para um
pixel
pi: é o valor do nível
de cinza para um pixel
Rp5: é a máscara
de resposta para o pixel central (p5).
|
|
-
Observe que o resultado é sempre
escrito na nova imagem resultante
-
Observe que se o pixel sob a matriz se
encontrar nas bordas da imagem, consideramos apenas os elementos sob a
matriz.
imagem original
--->
imagem resultante
E1.1 Detecção de pontos
salientes
A aplicação de convolução
mais simples é a detecção de pontos salientes na imagem.
Um ponto saliente é um ponto cujo valor se destaca de seus vizinhos,
não necessariamente um valor alto do ponto de vista absoluto.
E1.2 Convolução Genérica
A aplicação de convolução
simples pode ser extendida para outros tipos de matriz de filtragem que
podem suavizar ou modificar a imagem. É importante possuir-se um
programa que leia uma matriz qualquer e aplique o método utilizando:
-
Qualquer matriz quadrada de convolução
ci(x,y)
de dimensões ímpares
-
A operação de convolução
é sempre a soma das multiplicações das posições
correspondentes sob a matriz.
-
O pixel de aplicação R é
sempre o valor sob o elemento central da matriz
E 1.3
Laplaciano
O operador de Laplace é utilizado
para a detecção de cruzamentos por zero da Segunda Derivada
em uma imagem e não possui direção específica,
ao contrário do que veremos nos detectores de bordas de Sobel, Roberts,
Robinson e outros, adiante.
Há duas variantes, uma utilizada
para consideração de vizinhanças-de-4, h4, e outra
para levar em consideração vizinhanças-de-8, h8.
Requisitos para E1.1, E1.2 e E1.3
-
Duas entradas: imagem e matriz de convolução
-
Ler as duas entradas tanto em P2 como
em P5
-
Uma saída: Imagem resultante.
E2
- Morfologia Matemática
Morfologia Matemática
-
O estudo morfológico concentra-se
na estrutura geométrica das imagens.
-
Aplica-se morfologia em , realce, filtragem,
segmentação, esqueletonização e outras operações
afins.
-
Definição de uma imagem
e feita através de um vetor bidimensional com coordenadas (x, y)
para sua representação gráfica .
Conceito de Morfologia Matemática
-
Conceito básico: consiste em extrair
informações de uma imagem de geometria desconhecida pela
transformação com uma outra imagem completamente definida
(convolução), chamada elemento estruturante.
-
Ao contrário da convolução
genérica, na Morfologia Matemática a FORMA
do elemento estruturante terá impacto sobre o resultado.
E2.1 Dilatação Binária

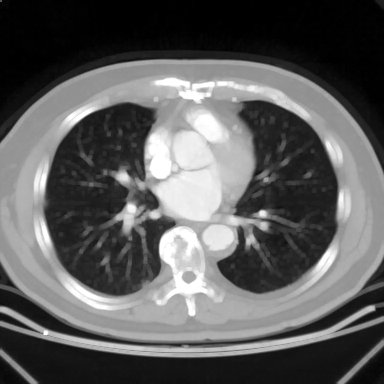

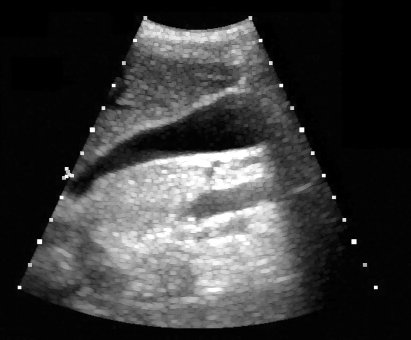

A Dilatação expande
uma imagem utilizando um Kernel.
Requisitos:
-
Usaremos sempre um Kernel quadrado,
com Hot Spot no centro da matriz.
-
Se quisermos representar um elemento estruturante
com forma de linha, faremos uma matriz quadrada, com 1s na linha central
e 0s no resto:
Algoritmo informal da dilatação
binária:
-
Passe o elemento estruturante por todos
os pixels da imagem original:
-
Se o valor do pixel da imagem sob o elemento
central for diferente de zero, copie todos os valores não-zero do
elemento estruturante para a imagem resultado.

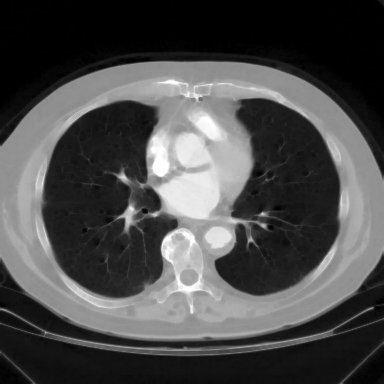

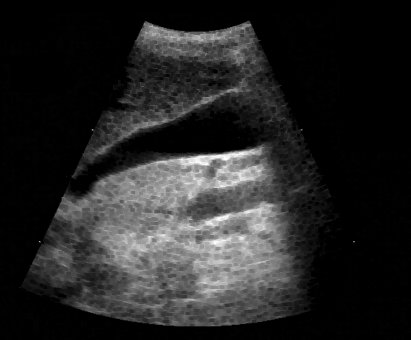

E2.2. Erosão Binária
A Erosão pode ser definida
de forma bem informal como a operação morfológica
que encolhe uma imagem de acordo com critérios dados por um elemento
estruturante.
Algoritmo informal da erosão
binária:
-
Passe o elemento estruturante por todos
os pixels da imagem original:
-
Se nenhum valor dos pixels da imagem sob
os valores não-nulos do elemento estruturante for zero, ponha um
valor 1 (ou 255) na posição R da imagem resultado.
Existem diversos Operadores e Filtros
Morfológicos usando Dilatação/Erosão.
Veremos alguns deles adiante.
E2.3 BoundEXT
-
Achar todos os pixels que limitam o objeto
pelo lado de fora (contorno externo).
-
Realiza-se uma dilatação
da imagem e desta subtrae-se a imagem original.
E2.4 BoundINT
-
Achar o contorno de interno objetos.
-
Erode-se a imagem e subtrai-se a
imagem erodida da original.
E2.5 Gradiente Morfológico
-
Outra forma de encontrar a borda.
-
Composta de três outras operações
básicas: Dilatação, erosão e a subtração.
-
A imagem é dilatada e erodida pelo
mesmo kernel e o resultado erodido é subtraído do resultado
dilatado. Resulta em uma borda maior e mais confiável.
E2.6 Abertura (Opening)
-
Opening - suaviza o contorno de uma imagem.
-
Quebra estreitos e elimina proeminências
delgadas.
-
É usada também para remover
ruídos da imagem e abrir pequenos vazios ou espaços entre
objetos próximos numa imagem .
-
Dada por uma erosão seguida de
uma dilatação com o mesmo elemento estruturante.
E2.7 Fechamento
-
Closing - Funde pequenos quebras e alargas
golfos estreitos. Elimina pequenos orifícios. Irá preencher
ou
fechar os vazios. Estas operações remover pixels brancos
com ruídos.
-
A morfologia matemática,
como mostra o exemplo acima é muito ítil para a geração
de máscaras binárias, utilizadas então em outros tipos
de operação, como operações lógicas
e operações matemáticas entre imagens. Nem sempre
a geração de uma máscara é simples como no
exemplo acima. O exemplo abaixo mostra uma máscara gerada através
da utilização de um kernel circular de diâmetro 11
pixels.
Outro exemplo.
Neste caso não foi realizada uma abertura para filtragem de ruído.
Realizou-se o fechamento imediatamente.
imagem original
|
imagem limiarizada por
150
|
fechamento com disco
de diâmetro 11
|
Outro exemplo: Processamento
do Sistema de Vigilância usando Khoros - Passo II: Eliminando
Ruídos gerados por Movimento da Câmera e Isolando os Objetos
através de Morfologia Matemática
Morfologia
Matemática - Parte II - Tons de Cinza e Cores
A idéia básica de Morfologia
binária extende-se para tom de cinza, mas operações
lógicas simulam a conversão aritmética: Uniões
se tornam máximos e interseções se tornam mínimos.
E 2.8 Erosão em Tons
de Cinza
Algoritmo em Linguagem Informal:
1. Posiciona-se a origem
do elemento estruturante sobre o primeiro pixel da imagem que sofre erosão.
2. Calcula-se a diferença
de cada par correspondente de valores de pixels do elemento estrutural
e da imagem.
3. Acha-se o valor mínimo
de todas essas diferenças, e armazena-se o pixel correspondente
na imagem de saída para este valor.
4. Repete-se este processo
para cada pixel da imagem que sofre erosão.
Erosão

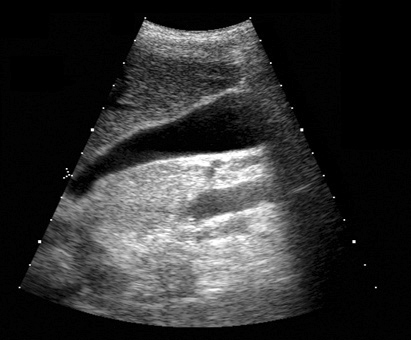

de tons de cinza de uma imagem de ultra-som com um kernel branco de 3x3
|
|
Erosão
de uma imagem de tomografia computadorizada utilizando um kernel circular
de diâmetro 7
|
|
|
E 2.8 - Dilatação
em Tons de Cinza
Algoritmo em Linguagem Informal:
1. Posiciona-se a origem
do elemento estrutural sobre o primeiro pixel da imagem a ser dilatada.
2. Calcula-se a soma de
cada par correspondente de valores de pixels do elemento estrutural e da
imagem.
3. Acha-se o valor máximo
de todas essas somas, e armazena-se o pixel correspondente na imagem de
saída para este valor.
4. Repete-se este
processo para cada pixel da imagem a ser dilatada.
Dilatação
de tons de cinza de uma imagem de ultra-som com um kernel branco
de 3x3
|
|
Dilatação
de uma imagem de tomografia computadorizada utilizando um kernel circular
de diâmetro 7
|
|
|

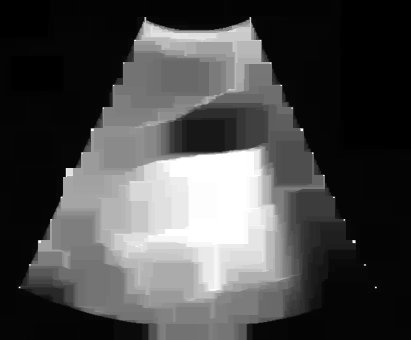

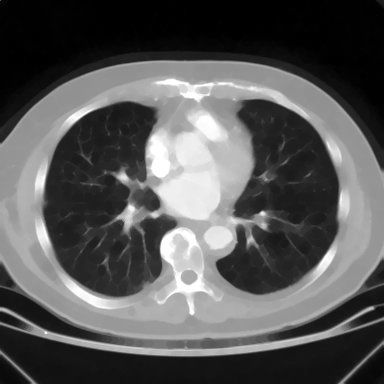

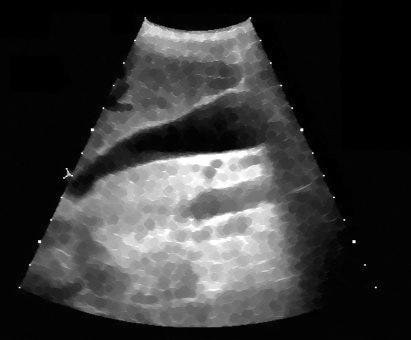

E 2.10 Fechamento em Tons
de Cinza
O fechamento em tons de cinza
funciona como o fechamento binário combinando as duas operações
de dilatação e erosão em seqüência. A diferença
é que a propriedade da idempotência não se aplica:
vários fechamentos seguidos produzem uum resultado mais acentuado
do que um único fechamento. Isto significa que ium operador do tipo
n-fechamento faz sentido. Veremos alguns exemplos adiante.

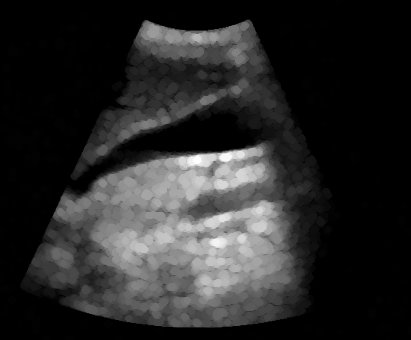

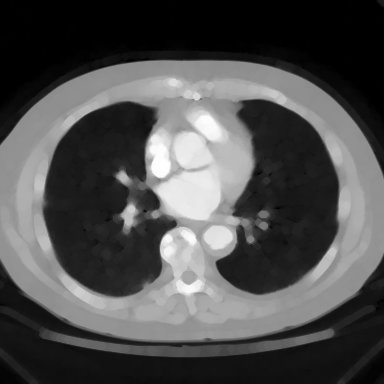

E 2.11 Abertura em Tons de
Cinza
A abertura em tons de cinza
funciona como a abertura binária combinando as duas operações
de erosão e dilatação em seqüência. A diferença
é que a propriedade da idempotência não se aplica:
várias aberturas seguidas produzem um resultado mais acentuado do
que uma única abertura. Isto significa que ium operador do tipo
n-abertura faz sentido. Veremos alguns exemplos adiante.

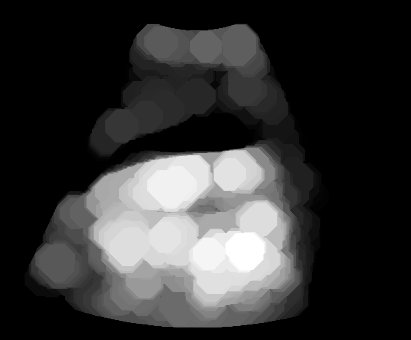

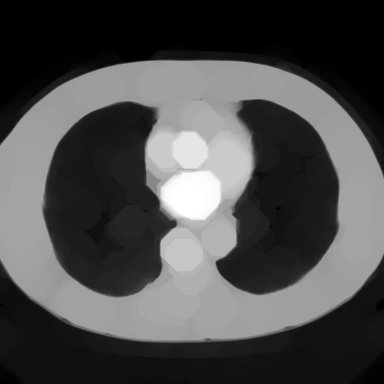

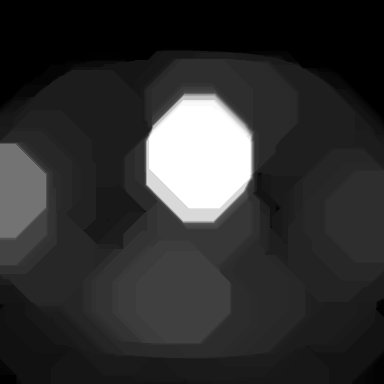

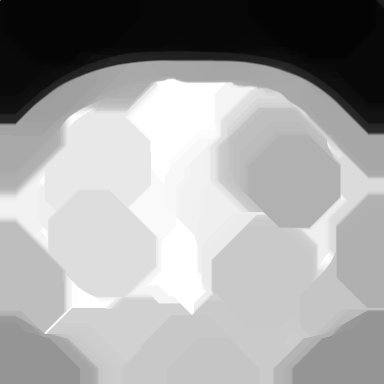

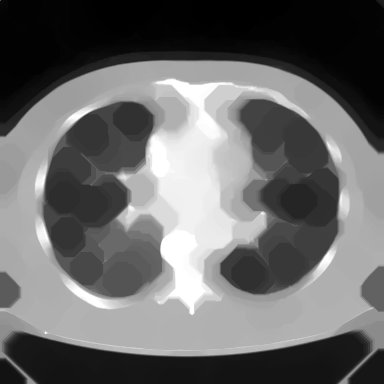

Exemplos de Morfologia
Matemática de Tons de Cinza
Para você repetir os
exemplos acima: Aqui está um workspace para Khoros versão
2.x, contendo em um arquivo as imagens-ponto de partida dessses exemplos
e também o workspace para qualquer versão de Khoros 2.0 a
2.2. As imagens fornecidas estão em formato .JPG, lembre-se de convertê-las
para PGM ou algo similar antes de usar. Para isso você pode usar
o XV, gimp ou outro software livre.
6.6.
Métodos no Domíno do Espaço 2: Detecção
de Bordas
6.6.1. Introdução
Dividido em três grupos de trabalhos
que serão implementados pelas equipes.
Borda é o contorno
entre um objeto e o fundo indicando o limite entre objetos sobrepostos
Um CONTORNO é uma linha fechada formada pelas bordas de um
objeto. Mas como conceituamos e detectamos uma borda computacionalmente?
Variações de
intensidade complexas que ocorrem em uma região são geralmente
chamadas de textura. Bordas são definidas como picos da magnitude
do gradiente, ou seja, são variações abruptas que
ocorrem ao longo de curvas baseadas nos valores do gradiente da imagem.
As bordas são regiões da imagem onde ocorre uma mudança
de intensidade em um certo intervalo do espaço, em uma certa direção.
Isto corresponde a regiões de alta derivada espacial, que contém
alta frequência espacial.
-
Borda unidimensional : pode
ser definida como uma mudança de uma intensidade baixa para alta.
A intensidade do sinal pode ser interferida por ruídos.
Gráfico da intensidade
de uma imagem
-
Borda bidimensional:
as descontinuidades ocorrem ao longo de certas linhas ou orientações
A orientação é uma característica importante
em bordas 2-D
Gráfico da intensidade
representando uma borda bidimensional.
Ruídos
A aquisição
da imagem está sujeita a algum tipo de ruído, a situação
ideal (sem ruído), na prática não existe. Ruídos
não podem ser previstos pois são de natureza randômica
e não podem nem mesmo ser medidos precisamente. Porém, algumas
vezes ele pode ser caracterizado pelo efeito na imagem, e é geralmente
expresso como uma distribuição de probabilidade com uma média
específica e um desvio padrão. Existem dois tipos de ruídos
específicos:
-
Ruído independente
do sinal: é um conjunto randômico de níveis
de cinza, estatisticamente independente dos dados da imagem. Este tipo
de ruído acontece quando a imagem é transmitida eletronicamente
de um lugar para outro.
-
A - imagem perfeita
-
N - é o ruído
-
B - imagem final
-
B= A+N
-
Ruído dependente
de sinal:
o nível do valor de ruído a cada ponto na imagem é
uma função do tom de cinza.
Operadores para detecção
de bordas - Operadores de derivadas
Uma vez que uma borda é
definida por uma mudança no tom de cinza, quando ocorre uma denscontinuidade
na intensidade, ou quando o grandiente da imagem tem uma variação
abrupta, um operador que é sensível a estas mudanças
operará como um detector de bordas.
Um operador de derivada faz
exatamente esta função. Uma interpretação de
uma derivada seria a taxa de mudança de uma função,
e a taxa de mudança dos níveis de cinza em uma imagem é
maior perto das bordas e menor em áreas constantes. Se pegarmos
os valores da intensidade da imagem e acharmos os pontos onde a derivada
é um ponto de máximo, nós teremos marcado suas bordas.
Dado que as imagens são em duas dimensões, é importante
considerar mudanças nos níveis de cinza em muitas direções.
Por esta razão, derivadas parciais das imagens são usadas,
com as respectivas direções X e Y. Uma estimativa da direção
atual da borda pode ser obtida usando as derivadas x e y como os componentes
da direção ao longo dos eixos, e computar o vetor soma. O
operador envolvido é o gradiente, e se a imagem é vista como
uma função de duas variáveis A(x,y) então o
gradiente é definido como:
Para operadores d edetecção
de bordas usaremos operadores de convolução que utilizam
mascaras de convolução (kernels) projetadas de tal forma
e darem a máxima resposta quando se encontram sobre uma variação
abrupta de intensidade de sinal (tom de cinza). Existem vários tipos
de máscaras e elas recebem geralmente o nome de seus inventores.
Além desses operadores simples, há ainda operadores de detecção
de bordas que utilizam este conceito como ponto de partida mas o extendem
de alguma forma, seja com convoluções sucessivas ou com heurísticas
adicionais. Veremos dosi desses no final deste capítulo.
6.6.2.
Grupo E3 - Detecção de Bordas com Convolução
Simples
E3.1 Roberts
É o mais antigo e simples algoritmos
de detecção de bordas. Publicado em L. Roberts Machine
Perception of 3-D Solids, Optical and Electro-optical Information Processing,
MIT Press 1965. Utiliza uma matriz 2x2 para encontrar as mudanças
nas direções x e y.
Máscara ou Kernel de Convolução
de Roberts:
Para determinar onde o pixel avaliado
é ou não um pixel de borda, o gradiente é calculado
da seguinte forma:
Fórmula para cálculo
do gradiente:
Se a magnitude calculada é maior
do que o menor valor de entrada (definido de acordo com a natureza e qualidade
da imagem que esta sendo processada), o pixel é considerado ser
parte de um borda. A direção do gradiente da borda, perpendicular
a direção da borda, é encontrada com a seguinte fórmula:
Fórmula para cálculo
da magnitude:
O pequeno tamanho da máscara
para o operador de Roberts torna o mesmo fácil de se implementar
e rápido para calcular a máscara de resposta. As
respostas são muito sensíveis
ao ruído na imagem.
Resultado da aplicação
da implementação do Khoros do operador de Roberts
sobre a imagem de tomografia mostrada
anteriormente.
Algumas informações adicionais com sugestões
de utilização do OPerador de Roberts para análise
de imagens podem ser encontradas aqui.
E3.2 Sobel
Utiliza duas máscaras
para encontrar os gradientes vertical e horizontal das bordas.
Máscaras de Sobel:
Considerações
sobre o operador de Sobel
-
A fórmula para encontrar
o gradiente e o ângulo são as similares ao operador de Roberts.
-
A computação de
|G| se torna mais complexa. Na prática |G| é aproximada da
seguinte forma: |G|= |Gx| + |Gy|.
-
O ângulo do gradiente
corresponde direção de máxima variação
da intensidade
-
Devido as máscaras serem
3X3 ao invés de 2X2, Sobel é muito menos sensível
ao ruído do que Roberts.
-
Os resultados são mais
precisos e o módulo do gradiente é proporcional a derivada
local da intensidade.
Extensões
ao método de Sobel
-
Alguns
autores incluem uma terceira matriz para encontra gradientes diagonais,
mostrada abaixo. Netse caso temos três e não duas matrizes
para o cálculo dos gradientes.
-
Alguns
autores trabalham com mais três matrizes, que são as negações
das três vistas até o momento. Isto permite que se identifique
não só a direção mas também o sentido
do crescimento do gradiente. Pode ser útil.
Resultado da aplicação
da implementação do Khoros do operador de Sobel
sobre a imagem de tomografia mostrada
anteriormente.
E3.3 Robinson
É similar em operação
ao de Sobel, porém usa um conjunto de oito máscaras, onde
quatro delas são as seguintes:
As outras quatro são
simplesmente negações destas quatro.
A magnitude do gradiente
é o valor máximo obtido ao aplicar todas as oito máscaras
ao pixel vizinho, e o ângulo do gradiente pode ser aproximado como
o ângulo na linha de zeros na máscara dando a resposta máxima.
Abaixo as quatro matrizes acima com seus respectivos ângulos de preferência:
As matrizes negadas possuem
mesma direção, mas sentido oposto como ângulo preferencial.
Este algoritmo aumenta a
precisão de |G|, mas requer mais computação do que
as versões tradicionais de Roberts e Sobel, devido à quantidade
de máscaras.
E3.4 Prewitt
O operador de Prewitt é muito
similar à versão
de 6 matrizes do Operador de Sobel. O que varia é apenas o conjunto
de valores das matrizes de convolução, que são definidas
como segue:
As outras matrizes são a negação
destas e detectam gradientes de mesma direção e sentido oposto.
Na verdade, se se deseja calcular com precisão direção
e sentido de gradientes diagonais, tem de se rotacionar a matriz h2 em
passos de 90 graus por três vezes, o que resulta em 8 e não
6 matrizes.
Resultado da aplicação
da implementação do Khoros do operador de Prewitt
sobre a imagem de tomografia mostrada
anteriormente.
E3.5 Isotrópico
Um operador isotrópico em análise
de imagens é um operador que responde de forma igual a variações
de intensidade em toda e qualquer direção em uma imagem,
sem qualquer preferência por uma direção ou conjunto
de direções específico. Um exemplo típico é
o detector de cruzamento por zero que responde de forma igual a bordas
(na verdade a gradientes) em quaisquer direções. A utilização
de suavização gaussiana também atua dessa forma. Na
pratica costuma-se utilizar cruzamentos por zero associados a uma suavização
gaussiana prévia da imagem. O operador para encontrar cruzamento
spor zer pode ser o Laplaciano descrito anteriormente.
No exemplo abaixo não sabemos
qual matriz de convolução foi utilizada pois a documenttação
do Khoros não menciona e não tentamos fazer negenharia reversa
no código-fonte para descobrir. Fica apenas como exemplo. Este operador
não vamos implementar.
Resultado da aplicação
da implementação do Khoros do operador isotrópico
sobre a imagem de tomografia mostrada
anteriormente.
6.6.3.
Grupo E3’ - Operadores Avançados de Detecção de Bordas
E 3.4 Canny
6.6.4.
Grupo E3’’ - Detecção de Estruturas Salientes
E 3.5 Sha’aShua
Links
de Detecção de Bordas Mundo Afora
http://www.dcmm.puc-rio.br/Cursos/IPDI/index.htm
http://www.eps.ufsc.br/~martins/fuzzy/fuz_ap/image/image_gi.htm
http://www.coder.com/creations/banner/examples/edge.html
http://vinny.bridgeport.edu/MailArchives/cs411x-list/0029.html
http://ccl1-dee.poliba.it/~cafforio/edge.html
http://www.cclabs.missouri.edu/~c621269/blackkite/blackkite.html
http://WWW.ISIP.MsState.Edu/resources/courses/ece_4773/projects/1997/group_image
http://rvl1.ecn.purdue.edu/v1/student-software/ee661.97/teffeau/teffeau.html
http://www-mrips.od.nih.gov/uguide/ug13.htm#4520
http://www.bath.ac.uk/BUCS/Software/image_analysis/visilog/html/refguide/chap8.html
http://lummi.stanford.edu/class/cs223b/WWW/oldnotes/notesEdges/node2.html
http://rome.cis.plym.ac.uk/cis/cesar/hilbert/ov/over.html
http://www.redbrick.dcu.ie/~bolsh/thesis/node30.html
http://homepages.inf.ed.ac.uk/rbf/HIPR2/roberts.htm
6.7.
Métodos no Domínio do Espaço 3: Segmentação
A simplificação
da imagem é uma questão central na visão computacional,
o que pode ser feito reduzindo-se as informações da imagem
para regiões mais ou menos homogêneas. O resultado é
uma “caricatura” da realidade onde somente a parte importante está
presente, sendo que os detalhes desnecessários e ruídos são
extraídos.
Aplicações:
-
Controle de qualidade
-
Inspeção automatizada
de peças em fábricas
-
Visão robótica
Existem métodos simples
para segmentar a imagem, como:
Mas esses métodos deixam
restos de informações desnecessárias ou perdem informações.
Para superar essas limitações de métodos no domínio
do valor, foram desenvolvidos métodos que operam no domínio
do espaço e utilizam informações sobre:
Veremos os principais abaixo.
E4.
Crescimento de Regiões
Informações
adicionais sobre Crescimento de Regiões você pode obter na
página da Disciplina
de Visão Computacional do PPGCC da UFSC.
E4.1
Crescimento de Regiões com Medidas Simples
Crescimento de regiões simples
se divide em dois grupos:
-
Conecção simples
-
Conecção híbrida
Conexão
Simples
Pixels similares são unificados
em regiões. Os seguintes princípios de similaridade são
observados:
-
Normalização.
-
Valor absoluto da diferença com
os seus vizinhos.
-
Diferença quadrática da
média dos píxels da imagem.
-
Medida estatística
-
Região vai crescendo e se permite
que cresça até o desvio padrão ou a variância
dos valores em seu interior ultrapassar um limiar.
Conexão
Híbrida
Utiliza-se como auxiliar uma imagem
de bordas (gradientes):
-
Cada píxel possui uma propriedade
vetorial que depende de sua vizinhança K x K (máscara), indicando
a direção da borda.
-
Os píxels marcados como bordas
são conectados por um arco/polígono.
-
Uma região não pode ser
considerada um segmento enquanto sua fronteira estiver aberta.
-
A qualidade da técnica depende
dos algoritmos de detecção de bordas utilizados.
-
Dentro de uma região definida por
uma borda usa-se um dos métodos anteriores. A região pode
ser subdividida.
Para facilitar a montagem dos polígonos
pode-se utilizar uma dilatação ou um fechamento após
uma limiarização...
E4.2
Split & Merge
E4’
O Funcional de Mumford & Shah
E
4.3 Mumford & Shah
Informações
adicionais sobre Crescimento de Regiões com o Funcional
de Mumford e Shah você pode obter na página específica
deste assunto da Disciplina de
Visão Computacional do PPGCC da UFSC.
E3’’
O Método do Divisor de Águas
E
4.4 Watershed
O método do Divisor
de Águas é baseado em uma idéia advinda da Geografia.

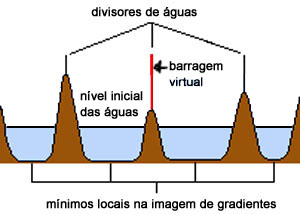

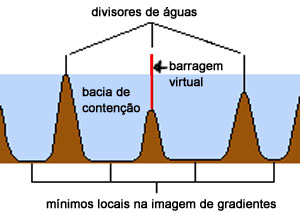

Pode ser melhor visualizada com base nas figuras e no GIF animado produzidos
por Serge Beucher do Centro
de Morfologia Matemática da Escola
de Engenharia de Minas de Paris.
O raciocínio parte
do princípio de que uma imagem de gradientes pode ser considerada
uma topografia, quanto maior o gradiente, mais alta a montanha por ele
representada.
. . .
Se aplicarmos conceitos de geografia
àquela imagem topográfica acima que é como imaginamos
a nossa imagem de gradientes, podemos então imaginar um método
de segmentação que se baseia neste conceito geográfico
e simula o que acontece em um conjunto de bacias hidrográficas sempre
que chove muito: enchente. Basta então que façamos
chover nesta topografia de forma a inundar as regiões profundas
(de gradiente nulo ou muito baixo). Regiões que formam bacias de
contenção isoladas por gradientes fechados formarão
regiões ou segmentos separados.
Procede-se da seguinte forma:
-
Define-se uma altura mínima
do nível de água. Este valor é um parâmetro
e determinará a sensibilidade do algoritmo. Todos os gradientes
com valor abaixo deste mínimo serão cobertos pela água
na inicialização do algoritmo e ignorados.
-
Inicializa-se as regiões
com os pixels que contém valores de gradiente abaixo deste limiar
(pode-se limiarizar a imagem e passar para 0 tudo abaixo da altura mínima

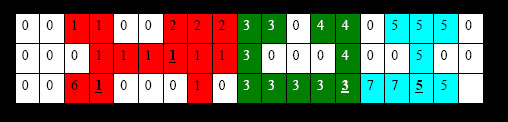

de água). Conecta-se os pixels através do algoritmo
de componentes conexas, onde tudo o que está abaixo do limiar
inicial de altura de água é rotulado e agrupado em segmentos
conexos e o que estiver acima é inicialmente ignorado (é
o contrário do algoritmo de componentes conexas normal). A grande
maioria dos segmentos gerados não vai se tocar, porque existem muitos
gradientes que a esta altura do campeonato ainda estão "fora da
água".
-
Os outros gradientes estarão
fora da água. Como possuem alturas diferentes, independentemente
de sua altura, possuirão acima de seus pontos mais altos uma barragem
virtual de largura 0 e altura infinita que impede que águas de diferentes
bacias de contenção se misturem. Os pontos mais altos serão
determinados naturalmente com o aumento do nível de inundação
que se seguirá.
-
Faz-se chover incrementando
iterativamente o nível de água:
-
A cada iteração,
rotula-se todos os pixel ainda não rotulados que foram cobertos
pela água, conectando-os à região mais próxima,
dando a eles o rótulo dessa região.
-
Quando se atinge a barragem
virtual e há ambigüidade na rotulação, deve-se
atribuir o rótulo da região de gradiente descendente. Se
o pixel se encontrar em um platô, sorteie.
-
O processo termina quando não
há mais pixels sem rótulo e as águas cobriram tudo.
ao inundar-se:
Veja a animação
de Serge Beucher para entender melhor:
Comentários sobre
o Método do Divisor de Águas
Este método, por se
basear quase exclusivamente em informações de valor de pixel
na imagem de gradientes para produzir o resultado final (informação
espacial tem um papel no método, mas o peso maior na rotulação
é do valor) possui uma sensibilidade extremamente grande a variações
mínimas localizadas de gradientes. Isto significa que este algoritmo
reage de forma extremada a pequenas variações e a sujeira
na imagem. O algoritmo, na sua forma bruta, como descrito acima, também
possui critério de qualidade zero no que diz respeito ao tamanho
e à forma dos segmentos gerados, significando que uma pequeníssima
mas muito intensa variação localizada de gradiente vai gerar
um segmento renitente e um grande, harmonioso e belo segmento pode ser
eliminado simplesmente pelo fato de possuir grandes e belos e suaves gradientes
nas suas bordas. Em suma: é um método que cria segmentos
feios, cheios de irregularidades nas bordas e deixa uma montoeira de segmentinhos
irritantes que você tem de limpar de alguma forma.
Há formas de contornar
isso através da inclusão de extensões ao método.
Como o método possui uma complexidade computacional linear, ridículamente
baixa para um método de processamento de imagens (fácil
de ver: realiza um número fixo de iterações,
definido a priori pelo número de tons de cinza de gradiente que
a água vai subir e para cada iteração só há
uma passada pela imagem), extendê-lo pelas formas mais variadas e
criativas tem sido um esporte praticado por muitos doutorandos em
Computação, Matemática, Engenharia Biomédica
e Engenharia Elétrica mundo afora. As duas principais formas de
extensão podem ser resumidas como segue:
-
Utilização
de filtragens a priori. Para eliminar variações
localizadas de gradientes, pequenos picos sem importância e gradientes
sem significado, além de reforçar variações
de gradiente de caráter mais global, pode-se usar uma filtragem
suavizante, como uma convolução de Gauss. Mais interessante
ainda é utilizar um filtro de gradientes que inclui um processo
desse tipo, como o Detector
de Bordas de Canny, ao invés de usar algoritmos simplórios
como o de Sobel
ou Robinson.
-
Utilização
de heurísticas a posteriori.
Pode-se utilizar uma série de heurísticas a posterior ou
durante a junção de segmentos para eliminar segmentos muito
pequenos ou sem importância, como tamanho mínimo de segmento,
comprimento mínimo de borda, inclinação mínima
de gradiente e até coisas mais sofisitcadas como simular tensão
de superfície para fazer a águas passar por cima de uma gradiente
acima do nível da água e outras coisas. Aqui não há
limites à sua criatividade.
Concluindo, pode-se dizer que,
as vantagens do Watershed são a sua extrema rapidez (é um
dos poucos algoritmso de segmentação por crescimento de regiões
que é adequado para aplicações de tempo real), facilidade
com que pode ser paralelizado e extendido para 3D e facilidade com que
pode ser incrementado com técnicas adicionais de pré- e pós-processamneto.
A desvantagem está nos segmentos irregulares e feios gerados e na
falta de um critério de qualidade global para os segmentos. Na prática
a sugestão é que, sempre que possível, se utilize
um método como o Funcional de Mumford
e Shah e se reserve a utilização do Watershed para casos
3D (em 3D o Mumford e Shah é impraticável pelas capacidades
computacionais de hoje) e casos onde performance é mais importante
que qualidade e confiabilidade.
Informações
adicionais sobre Crescimento de Regiões com o Método
do Divisor de Águas você pode obter na página específica
deste assunto da Disciplina de
Visão Computacional do PPGCC da UFSC.
Links
de Segmentação por Crescimento de Regiões Mundo Afora
6.8.
Métodos de Extração de Parâmetros e Rotulação
de Objetos
Até o momento discutimos
métodos que transformam uma imagem em outra imagem, da filtragem,
passando pelas diversas formas de morfologia até a segmentação.
Para poder realizar uma análise de imagens automatizada ou semiautomatizada
e que culmine em uma classificação do conteúdo
da imagem e eventualmente em uma decisão automatizada acerca de
como reagir a este conteúdo, é necessário que se descreva
os objetos que a imagem contém. O primeiro passo foi dado na segmentação,
onde se definou os limites dos diversos objetos, agora usaremos um conjunto
de algoritmos para rotular e descrever este conteúdo. Na
pipeline de processamento originalmente idealizada por David Marr, estes
algoritmos estão no terceiro grupo de ações a serem
realizadas sobre uma imagem, chamados de forma genérica de Rotulação
ou Labeling, como mostramos em nossa tabela
classificatória ao início deste módulo .
Os métodos deste grupo
podem ser divididos em em dois conjuntos:
L1. Métodos
de Rotulação, que tomam partes de uma imagem e associam
rótulos a estas partes, rotulando-as pixel-a-pixel. São úteis
para desmembrar imagens em pedaços, permitindo identificar as diferentes
partes de uma imagem. Normalmente usa-se os rótulos gerados aqui
para guiar algum processo de análise d eimagens posterior.
L2. Métodos
de Extração de Parâmetros, que calculam um
parâmetro para uma imagem ou parte dela, expressando-o como um vetor
ou escalar que representa um aspecto ou característica daquela parte.
Normalmente usa-se os rótulos gerados aqui para expressar alguma
característica da iamgem ou segmento de imagem para fins de classificação
por algum método de Reconhecimento de Padrões
como Redes Neurais ou IBL.
Evidentemente essa classificação
é empírica e outras podem ser encontradas. O fundamento matemático
dos métodos em cada um desses conjuntos variaanormemente de método
para método. O objetivo é subdividir esse extenso grupo de
uma forma didática.
L1.
Métodos
de Rotulação
Aqui veremos apenas um método,
o Cálculo de Componentes Conexas, que é o mais importante
de todos e que é utilizado também como parte de outros algoritmos,
como por exemplo a Segmentação
pelo Método do Divisor de Águas.
L
1.1. Cálculo de Componentes Conexas
O método de cálculo
de componentes conexas é utilizado para extrair os diferentes objetos
de uma imagem de acordo com alguma característica desses objetos,
normalmente a sua cor. Utiliza-se para determiar que partes da imagem pertencem
a qual objeto e para resolver ambigüidades quando diferentes objetos
possuem atributos similares ou idênticos.
Exemplo: Considere a seguinte
imagem e responda à pergunta "Quantos objetos há nesta imagem
?"
A resposta evidentemente
é 4! Isto significa que a informação de cor não
é suficiente para distinguir os objetos. Na imagem há três
objetos distintos possuindo exatamente a mesma cor (azul...). É
necessário utilizar informação de continuidade
espacial para determinar quais partes da imagem pertencem a qual objeto
e qual é exatamente a extensão de cada objeto azul. Para
determinar a continuidade espacial, é necessário determinar
as Componentes Conexas da imagem.
Para tanto, algumas definições:
-
Componente Conexa é
um conjunto finito de pixels conectados que compartilham uma determinada
propriedade V.
-
Dois pixels p
e q são conectados ou conexos quando existe um caminho
de p até q onde todos os pixels do camiho
apresentam a propriedade V.

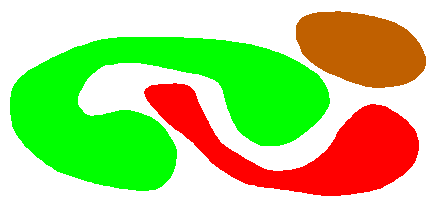

Para exemplificar e explicar
o algoritmo do método, vamos imaginar uma imagem que possui fundo
branco e três objetos distintos e bastante intrincados de três
cores diferentes. Assumimos que a nossa propriedade de interessé
é a cor do pixel e que podemos acessar o valor dessa cor como rótulo
intrínsico de cada pixel.
Vamos inicialmente introduzir
um pouco de notação: Representaremos a imagem por um vetor
bidimensional A[M,N] onde M e N são as dimensões
da imagem. Usaremos um segundo vetor Q de mesmo tamanho para armazenar
os rótulos das componentes conexas. Vamos ainda chamar de L
o índice de rotulação, que indica qual o rótulo
presentemente utilizado. O valor de fundo da imagem é definido a
priori e sempre que um pixel da faixa de valores de fundo é
encontrado recebe o rótulo 0.
Os objetivos do processo
de rotulação conexa são:
-
Fazer com que todos os pixels
em uma componente conexa possuam o mesmo rótulo e
-
fazer com que todas componentes
diferentes possuam rótulos distintos.
No correr do processo o algoritmo
vai fazer com que pixels em uam mesma componente tenham rótulos
diferentes (mas nunca pixels em componentes diferentes tenham o mesmo rótulo).
Isto é resolvido ao final.
Existem variantes do algoritmo
para vizinhanças-de-4
e de -8. Vamos descrever aqui a variante para vizinhanças de
4. A extensão deste algoritmo para vizinhanças de 8 é
simples e ficará evidente no correr da explanação.
O algoritmo tem três fases:
Fase 1: Primeira Linha
P1. Percorra a primeira
linha da imagem. Rotule A[0,0]. Se A[0,0] possuir cor diferente
do fundo, incremente o índice L e faça Q[0,0] =
L.
P2. Percorra o restante
da linha. Se A[x,0]>cor_de_fundo e A[x,0]=A[x-1,0] então
faça Q[x,0]=Q[x-1,0]. Se A[x,0]>cor_de_fundo e
A[x,0] for diferente de A[x-1,0] então incremente o índice
de rótulos L e faça Q[x,0]=L. O resultado
é mostrado abaixo:
Fase 2: Demais Linhas
P3. Percorra as linhas
restantes, uma a uma. Para o primeiro pixel de cada linha ignore o vizinho
da esquerda do pixel sendo observado, considerando apenas seu vizinho de
cima. Faça:
-
SE A[0,y]>cor_de_fundo
e A[0,y]=A[0,y-1] ENTÃO faça Q[0,y]=Q[0,y-1].
-
SE A[0,y]>cor_de_fundo
e A[0,y] diferente de A[0,y-1] ENTÃO incremente L
e faça Q[0,y]=L.
P4. Para o resto da linha,
de y=1 até M-1 faça como segue, olhando agora ao mesmo tempo
para o vizinho de cima e para o vizinho da esquerda. Por questões
de simplicidade, vamos nos referir ao pixel corrente como p, ao
pixel da esquerda como s e ao pixel acima como t.
-
SE A[p] = A[s] mas A[p]
for
diferente de A[t] ENTÃO faça Q[p] = Q[s].
-
SE A[p] for diferente
de A[s] mas A[p] = A[t] ENTÃO faça Q[p]
= Q[t].
-
SE A[p] for diferente
de A[s] e A[p] for diferente de A[t] ENTÃO
incremente L e faça Q[p]=L.
-
SE A[p] = A[t] e
A[p]
= A[s] (trio igual) e Q[t] = Q[s] (rótulos iguals
e consistentes) ENTÃO faça Q[p] = Q[t]. Isto resolve
todos os casos, à exceção de: A[p] =A[t] e
A[p]
= A[s] (trio igual) e Q[t] diferente
de Q[s] (rótulos diferentes e inconsistentes).
Temos duas componnetes que deveriam ter o mesmo rótulo mas não
sabíamos até agora. Neste caso nós rotulamos p
com o menor dos dois rótulos, L1, e incluímos o maior dos
dois, L2, na Lista de Equivalência EQ, fazendo EQ[L2]
= L1. Vamos arrumar estas inconsistências mais tarde.
O resultado até o momento
deveria se parecer com a figura abaixo. Elementos sublinhados representam
momentos onde se descobriu equivalências de rótulos. Neste
caso EQ[2] = 1, EQ[4] = 3, EQ[6] = 1 e EQ[7] = 5.
Fase 3: Correção
de Rótulos
P5. Percorra a Lista
de Equivalência de trás para frente, percorrendo toda a imagem
para cada entrada e substituindo o rótulo de todos os pixel de um
determinado índice pelo rótulo associado, por exemplo, substituindo
primeiro 7 por 5, depois 6 por 1, depois 4 por 3 e finalmente 2 por 1.
L2.
Métodos
de Extração de Parâmetros
Os principais métodos
que calculam um parâmetro para uma imagem ou parte dela, expressando-o
como um vetor ou escalar estão listados abaixo. Para montar este
material baseamos-nos no material disponibilizado por Dr.
Harvey Rhody do Carlson Center for Imaging Science para a disciplina
SIMG-782 Introduction to Digital Image Processing.
Momentos
The moment of order (p+q)
of a discrete function f(x,y) is defined at the right. The summation
is over a domain that includes all nonzero values of the function.
We will assume that f(x,y)
is
a non-negative function with finite values on a bounded image plane. This
is appropriate for most image applications
O Programa Meshgrid fornecido
com os algoritmos de cálculo is used to generate the X and Y arrays
for the moment calculation. |
|
Massa
e Área
The total mass of the function
is given by the moment m00. When the function has been
normalized so that it has unit mass it is sometimes called a probability
function.
Observe o seguinte: f(x,y)
é o "peso" de cada elemento discreto na imagem (pixel). Você
pode fazer isso de duas formas diferentes:
-
você considera que a intensidade
luminosa (tom de cinza ou luminância em imagesn RGB) é um
"peso" do pixel e utiliza este valor (normalizado ou não - para
aplicar nas equações adiante tem de normalizar) ou
-
você considera que todo
pixel não nulo tem peso unitário e nesso caso a massa será
equivalente à área e igual simplesmente à soma
do número de pixel.
|
|
Centróide
The centroid of f(x,y)
is the point at which it will balance. The coordinates of the centroid
are found as shown at the right. Note that the function is normalized by
dividing by the mass. |
|
Momentos
Centrais
The central moment is obtained
by shifting the origin to the centroid of the function. |
|
Momentos
Centrais Normalizados
The normalized central moment
of order (p+q) is obtained by dividing the central moment of the
same order by a normalization factor. The factor is a function of p and
q. |
|
Momentos
Invariantes
A set of seven invariant
moments can be defined by combining the normalized central moments.

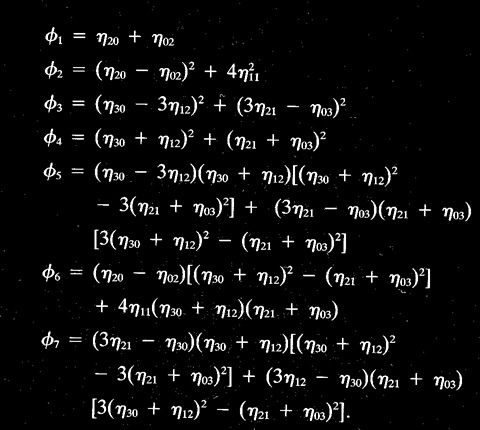

The table at the right is
from the text, Gonzalez and Woods, page 516, which is based on the paper
by Hu (1962).
Como eu calculo os etapq's
?
Fácil: estão
representando os momentos centrais
normalizados, que são calculados a partir dos momentos
centrais, os quais são por sua vez calculados a partir dos
momentos de diversas ordens utilizados para compor
os momentos invariantes. Basta olhar a fórmula para
cálculo do momento acima. |
|
Exemplo
dos 2 Primeiros Momentos Invariantes phi1 e phi2 aplicados a um Retângulo.
Escala: 1
|
Escala: 3
|
Escala: 5
|
|
Observe
os valores de phi1 e phi2 para o mesmo objeto em diversas escalas de magnificação:
eles se mantém muiot similares, apresentando invariância
de escala. Isto é importante para se poder definir os atributos
de um tipo de objeto.
Escala |
Ângulo |
phi 1 |
phi 2 |
1 |
0 |
0.182 |
0.006 |
1 |
10 |
0.188 |
0.007 |
1 |
45 |
0.220 |
0.008 |
1 |
90 |
0.182 |
0.006 |
3 |
0 |
0.184 |
0.006 |
3 |
10 |
0.189 |
0.006 |
3 |
45 |
0.222 |
0.009 |
3 |
90 |
0.184 |
0.006 |
5 |
0 |
0.184 |
0.006 |
5 |
10 |
0.189 |
0.006 |
5 |
45 |
0.220 |
0.009 |
5 |
90 |
0.184 |
0.006 |
|
Exemplo dos
4 Primeiros Momentos Invariantes phi1 a phi4 aplicados a uma Figura
Geométrica mais complexa.
|
Observe os valores
de phi1 a phi4 para o mesmo objeto em diversas escalas de magnificação:
eles se mantém menos similares do que no exemplo anterior,
por exemplo em 90 graus de inclinação, apresentando uma invariância
de escala menor. Neste caso é necessária a comparação
de mais momentos para que se possa caracterizar a inclinação
do objeto com invariância de tamanho, caracterizando uma segunda
operação de reconhecimento d epadrões dentro da operação
de reconhecimento de objetos em imagens.
Escala |
Ângulo |
phi 1 |
phi 2 |
phi 3 |
phi 4 |
1 |
0 |
0.275 |
0.028 |
0.008 |
0.001 |
1 |
10 |
0.288 |
0.029 |
0.009 |
0.001 |
1 |
45 |
0.330 |
0.039 |
0.013 |
0.002 |
1 |
90 |
0.275 |
0.028 |
0.008 |
0.001 |
3 |
0 |
0.268 |
0.026 |
0.007 |
0.001 |
3 |
10 |
0.276 |
0.027 |
0.007 |
0.001 |
3 |
45 |
0.323 |
0.038 |
0.011 |
0.001 |
3 |
90 |
0.268 |
0.026 |
0.007 |
0.001 |
5 |
0 |
0.266 |
0.025 |
0.006 |
0.001 |
5 |
10 |
0.273 |
0.027 |
0.007 |
0.001 |
5 |
45 |
0.319 |
0.036 |
0.011 |
0.001 |
5 |
90 |
0.266 |
0.025 |
0.0063 |
0.001 |
|
Além destes, existe
ainda a Excentricidade, cuja forma de cálculo pode ser encontrada
na página da Cardiff
School of Computer Science.
Algoritmos de Extração
de Parâmetros
Observe que as rotinas abaixo
calculam um vetor ou um escalar para apenas um segmento de imagem
ou para uma imagem contendo apenas um segmento como pixel não-nulo.
Significa que você vai ter de fazer o seguinte para usálas:
a) segmente a imagem original
e use uma rotina de componentes conexas para separar os segmentos
b) aplique o algoritmo escolhido
a cada um dos segmentos.
O material está compilado
na Página de Rotinas de Cálculo
de Momentos e outros Parâmetros desta Disciplina ou então
você pode acessar os capítulos um a um:
-
MESHGRID,N,M,X,Y
-
Moments2D,A,p,q
-
CentralMoments2D,A,p,q
-
NormalMoments2D,A,p,q
-
InvariantMoments2D,A
Uma outra visão desse
mesmo tema é dada por Dave
Marshall do Geometric
Computing and Computer Vision Group da Cardiff
School of Computer Science. Abaixo dois links contendo o mesmo material:
Links
de Rotulação de Imagens Mundo Afora
a) Componentes Conexas
6.9.
Enunciado do Trabalho Final
O trabalho final consistirá
na aplicação de tudo o que você desenvolveu até
o momento, tanto RP I como RP II. O material e uma descrição
do cenário de aplicação se encontram na página
da disicplina entitulada Material
para o Trabalho Final Aqui você vai desenvolver um sistema
de vigilância automatizado que adquire constantemente imagens de
uma câmera e as compara com imagens do local vazio (a aquisição
"constante" de imagesn vai ser simulada - usaremos apenas os exemplos providos
no material do link anterior). Detectando diferenças entre a referência
(local vazio) e a imagem atual, determina quais regiões (objetos)
provocaram estas diferenças e calcula um conjunto de parâmetros.
Daí utiliza estes parâmetros para calcular se este objeto
pertence a uma de três classes: ruído provocado pela
movimentação da câmera ou sombras de nuvens (ruíido),
um ser humano (intruso) ou um dos animais (cachorros) que patrulham o terreno.
Caso seja detectada a presença de um intruso um alarme deverá
soar.
Para realizar os testes de
procesamento de imagem para implementar esse cenário, utilize a
interface de programação visual Cyclops
Image Filter fornecida acima e as implementações dos
algoritmos de processamento de imagem que você e as outras equipes
fizeram durante a disciplina. Faça testes com diferentes algoritmos
de filtragem, morfologia e segmentação até obter uma
pipeline de processamento satisfatória, que separe os objetos "novos"
na imagem e depois calcule os parâmetros descritores destes objetos,
escolhendo algoritmos
de descrição de objetos dentre os acima que achar adequados.
Para a classificação, implemente e utilize um classificador
de padrões de sua escolha, como IBL, Rede Neural ou outro.
The Cyclops
Project
German-Brazilian Cooperation
Programme on IT
CNPq GMD DLR
|
|
|
