Descrição
Nesta tarefa você irá criar uma
aplicação gráfica em Java – um programa de controle de entrada e
saída de veículos de um estacionamento rotativo – utilizando componentes
de software.
Componentes
Gráficos
O Java oferece dois pacotes para
criação de interfaces gráficas: AWT e Swing. O AWT acompanha o Java desde
as primeiras versões, e o Swing trata-se de um pacote mais completo
introduzido posteriormente. Estes pacotes oferecem contêineres (janelas,
painéis e frames) nos quais podem ser inseridos componentes gráficos
(botões, caixas de texto, etc.).

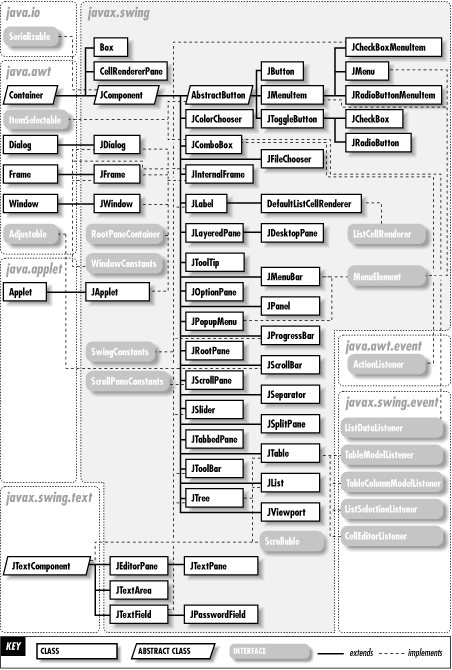

A figura abaixo (do livro Java
Foundation Classes in a Nutshell, de David Flanagan,
Ed. O´Reilly) mostra as principais classes do
pacote javax.swing.
Os contêineres trabalham com o
conceito de layout, que define como os componentes são dispostos
dentro do contêiner. Os principais layouts definidos pelo Java são
os seguintes:
·
Layot de Fluxo (Flow): os
componentes são dispostos em seqüência no
contêiner, da esquerda para a direita.
·
Layout de Borda (Border): os componentes podem ser colocados em 5
regiões - norte, sul, leste, oeste e centro.
·
Layout de Grade (Grid):
cria uma "grade" de X linhas por Y colunas, com X*Y células nas
quais os componentes são colocados.
·
Layout de Caixa (Box):
empilha os componentes na horizontal ou na vertical.
·
Null Layout: sem um layout específico.

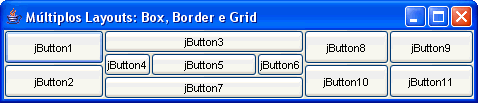

É possível colocar dentro de um
contêiner outros contêineres com layouts diferentes. No exemplo
abaixo foram criados três painéis (componente JPanel):
o primeiro segue o layout Box, o central usa o layout Border e o último é um Grid 2x2.
Além dos layouts padrão,
outros tipos de layout podem ser utilizados. O layout Desenho
Livre (usado como layout default pelo NetBeans
- o ambiente de desenvolvimento que iremos utilizar) dispõe os componentes
na posição exata na qual eles são colocados no contêiner.
Usando
Componentes Gráficos no NetBeans
O NetBeans
é um poderoso ambiente para desenvolvimento de aplicativos, com suporte a
desenvolvimento de aplicações em várias linguagens e plataformas, incluindo
Java em suas três edições: Micro Edition, Standard
Edition e Enterprise Edition.
Através do NetBeans
é possível desenvolver aplicações gráficas em Java utilizando componentes
Swing e AWT, assim como aplicações que utilizem outros componentes
desenvolvidos por terceiros.

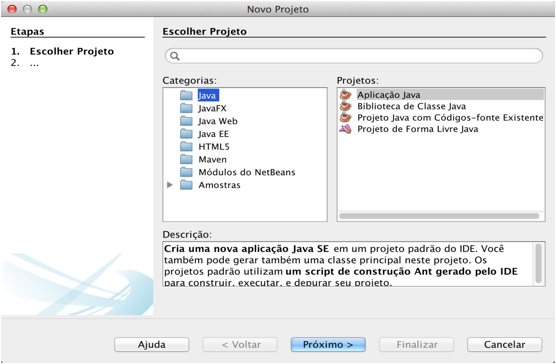

O NetBeans
trabalha com o conceito de projetos de software. Um novo projeto é criado
no NetBeans através do menu Arquivoà Novo Projeto. No assistente 'Novo Projeto' pode-se selecionar um
entre os diversos tipos de projetos disponíveis. Por exemplo, o tipo de
projeto 'Aplicação Java' da Categoria 'Java' corresponde a uma aplicação do
Java Standard Edition. Em seguida é
possível definir o nome do projeto e o diretório no qual o projeto será
criado, além de outras opções.

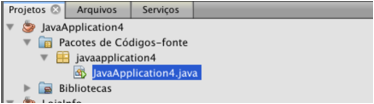

O projeto criado será exibido na
janela ‘Projetos’.
O projeto criado possui uma
classe com o método main.

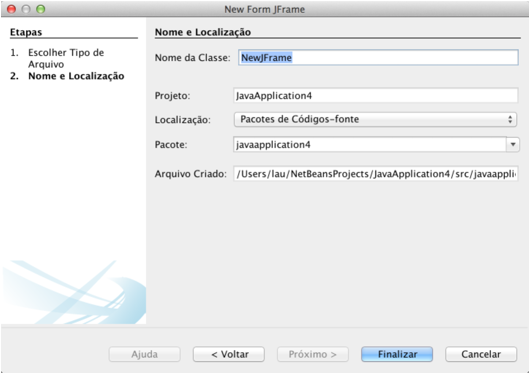

Agora crie a classe que
implementa uma interface gráfica, na qual podem ser adicionados componentes
contidos na paleta de componentes do NetBeans,
conforme mostra a figura abaixo. Para isso, adicione em Novo->Form JFrame onde será
desenhada uma das interface gráfica da aplicação.

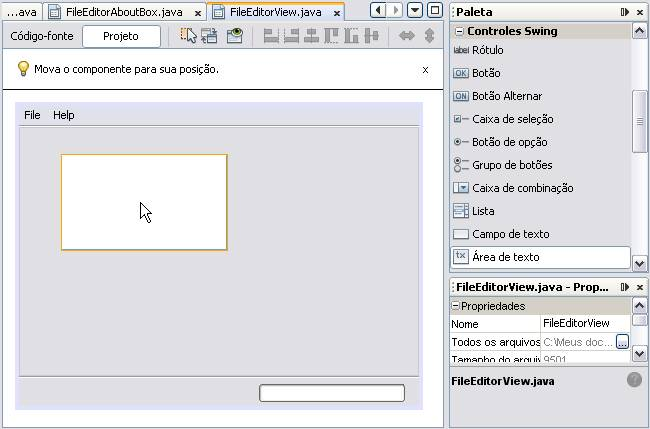

Ao editar uma interface gráfica,
será exibida a tela de edição ‘Projeto’ - o retângulo cinza à esquerda na
figura abaixo, que representa a área de trabalho da janela que está sendo
editada - na qual é possível inserir os componentes disponíveis na janela
'Paleta'. Para isso basta selecionar o componente a ser inserido e depois
clicar no local onde se deseja inseri-lo.
Para visualizar a interface
gráfica na forma como esta será exibida na tela, basta pressionar o botão  .
Para que a classe principal
JavaApplication4 mostre a interface gráfica insira o seguinte código:
public class JavaApplication4 {
public static void main(String[] args) {
// TODO code
application logic here
new NewJFrame().setVisible(true);
}
}

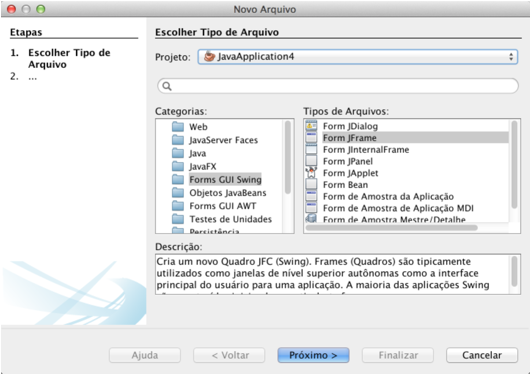

Também é possível inserir no
projeto diversos tipos de classes Java através do menu Arquivo à Novo Arquivo. Selecionando a categoria ‘Formulários GUI Swing’,
pode-se criar quadros (Formulário JFrame),
painéis (Formulário JPanel) e janelas de diálogo
(Formulário JDialog), por exemplo. Esses
elementos corresponderão a uma nova classe Java da aplicação, e servirão
como contêineres para outros componentes gráficos.

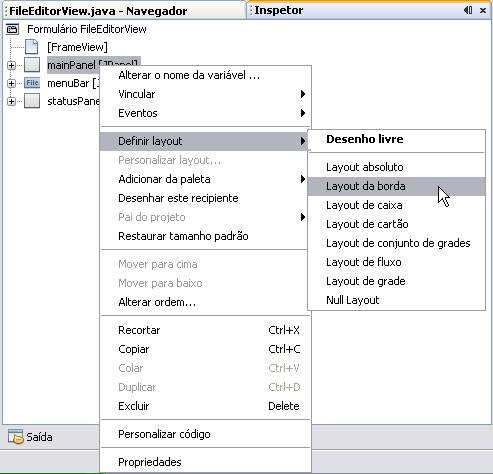

A forma como o componente se
ajusta à tela depende do layout utilizado. O layout default
usado pelo NetBeans é o ‘Desenho Livre’, que
mantém a posição original na qual o componente foi inserido. O layout
utilizado pode ser alterado clicando o com o botão da direita do mouse
sobre o contêiner na janela 'Inspetor'.

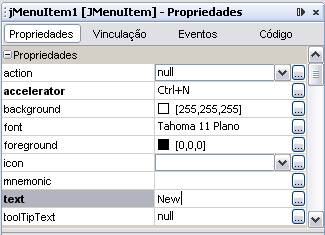

Na janela 'Propriedades' é
possível definir as propriedades dos componentes. Por exemplo, após
adicionar um item de menu (JMenuItem) a um dos
menus da barra de menus da interface gráfica, ao selecioná-lo, é possível
editar o texto mostrado no item de menu alterando a propriedade 'text' na janela de propriedades do NetBeans.
Cada componente possui um
conjunto diferente de propriedades. As propriedades podem ser acessadas
também no código da aplicação, através dos métodos setPropriedade
e getPropriedade (por exemplo, setText(String s) e getText() para a propriedade text
do item de menu).

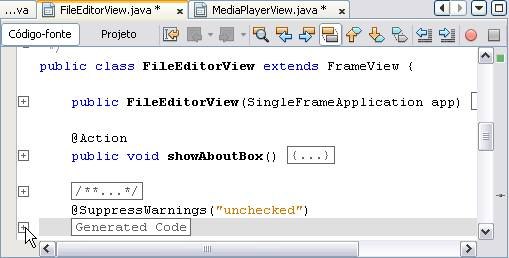

Note que, à medida que você for
editando a interface gráfica, o código correspondente a essas alterações
será gerado no arquivo Java. Clique no botão 'Código-Fonte' na tela de
edição pra visualizar o código da classe, e em seguida expanda (clicando no
sinal '+') a linha marcada como 'Generated Code' para exibir o código gerado pelo NetBeans. O NetBeans protege
este código, marcado em azul, impedindo sua edição. Note que os componentes
adicionados à interface gráfica são criados automaticamente como atributos
da classe que representa a interface gráfica da aplicação.
Tarefa 1: A Interface Gráfica da Aplicação
Identifique no programa urna
eletrônica os elementos do padrão de projeto MVC: as entidades pertencentes
ao modelo, a visão (as janelas da interface gráfica) e uma classe
controladora.
Em seguida, comece a implementar
a interface gráfica do programa utilizando o NetBeans.
Não se preocupe por enquanto em implementar a funcionalidade da aplicação,
nem mesmo as classes que representam as entidades do modelo.
Crie um novo projeto do tipo
‘Aplicativo Java’. Na sequência, edite os componentes da janela principal
da aplicação. Caso necessário, adicione novos frames e janelas de diálogo
ao projeto. Teste a disposição dos componentes dentro da janela, para que
seu aplicativo se comporte de maneira adequada quando for redimensionado ou
maximizado. Durante este processo, pode ser necessário modificar os layouts
e a disposição dos componentes até atingir um resultado satisfatório.
Insira na interface gráfica da
aplicação os componentes necessários para controlar a entrada e saída de
veículos do estacionamento. Use a janela de propriedades dos componentes
para modificar as propriedades que julgar necessárias, como por exemplo o
texto, o tipo de fonte, a cor, ou ícone dos botões.
As seguintes funcionalidades
devem ser acessíveis a partir da interface gráfica da aplicação:
· Como administrador do sistema:
1. Autenticação no sistema através
de login e senha;
2. Cadastrar candidatos/cargos
(vereador, deputado estadual, deputado federal, senador, prefeito, etc);
3. Verificação do resultado final
da votação;
· Como eleitor:
1. Entrar com a identificação (nome
e título de eleitor)
2. Fazer a votação através do número
do candidato para cada cargo.
Tente compilar e rodar a
interface gráfica da aplicação (Shift+F6). A lógica de funcionamento será
implementada depois.
Eventos
O Java permite que eventos
gerados pelo usuário sejam tratados pelos programas utilizando tratadores
de eventos. Eventos produzidos pelo mouse e pelo teclado - das classes MouseEvent e KeyEvent respectivamente - podem ser tratados criando
objetos que implementem as interfaces MouseListener e KeyListener. A API do Java define classes auxiliares para
implementação dos tratadores de eventos, chamadas MouseAdapter e KeyAdapter, que são classes abstratas (com implementações
vazias para os métodos da interface correspondente) usadas como
superclasses para tratadores de eventos do mouse e do teclado
respectivamente.
Suponha que queremos tratar os
eventos gerados pelo mouse. Um consumidor do evento MouseEvent
gerado pelo componente meuComponente (um
botão, por exemplo) deve se registrar para receber os eventos com o método addMouseListener, e criar um objeto do tipo MouseAdapter. Isto pode ser feito criando uma
classe anônima, na qual deve ser definido o código para tratar o evento
correspondente. No exemplo abaixo foi definido o código do método mouseClicked, que é chamado toda vez que o
componente é clicado com o mouse:
meuComponente.addMouseListener(new java.awt.event.MouseAdapter() { public void mouseClicked(java.awt.event.MouseEvent evt) { // trata o evento de click do mouse } } );
Outra forma de fazê-lo seria criar uma classe que
implemente a interface MouseListener,
definir seus métodos e chamar addMouseListener
passando um objeto desta classe como parâmetro.
Outros tipos de eventos também possuem suas
classes Listener, Adapter
e Event, que são utilizadas de maneira
semelhante.
Tratamento de Eventos no NetBeans
A partir da janela de edição do NetBeans é possível criar tratadores de eventos gerados
por componentes. Isso pode ser feito de duas formas: usando o modo de
conexão ou definindo os tratadores de eventos.
Para ativar o ‘Modo de conexão’, clique o botão  na janela de edição da interface gráfica.
Em seguida, você deve selecionar o componente de origem e o componente de
destino da ação. No exemplo abaixo, selecionamos na janela de projeto da
interface gráfica o item de menu ‘File -> New’ da aplicação, e logo depois
a área de texto da aplicação.

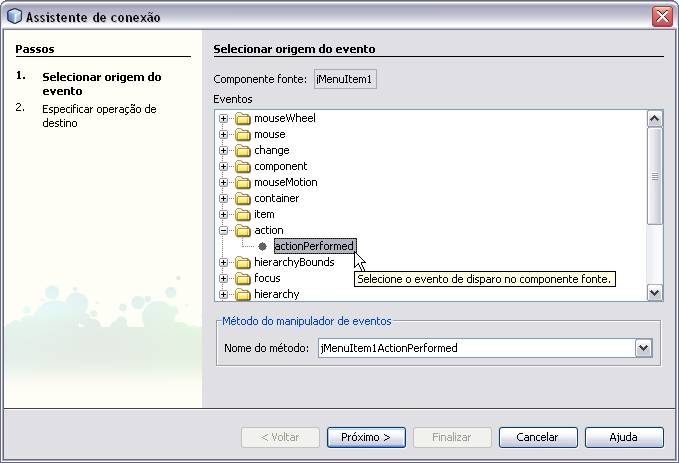

No ‘Assistente de conexão’, que será aberto
automaticamente, selecione o evento de origem – no caso, o evento ‘actionPerformed’, que inclui a ativação do menu pelo
mouse ou pelo teclado.

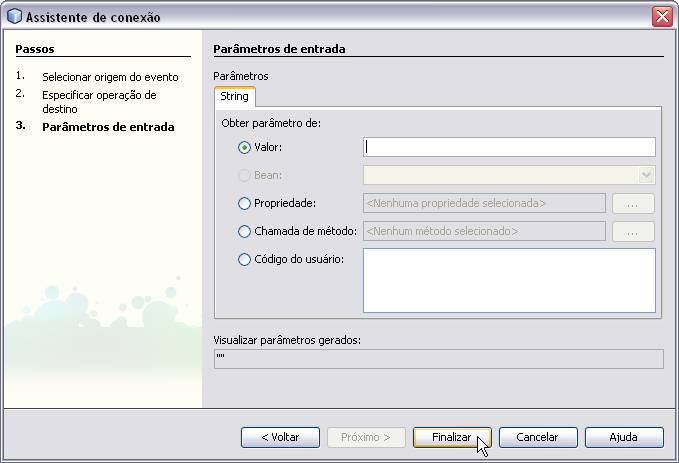

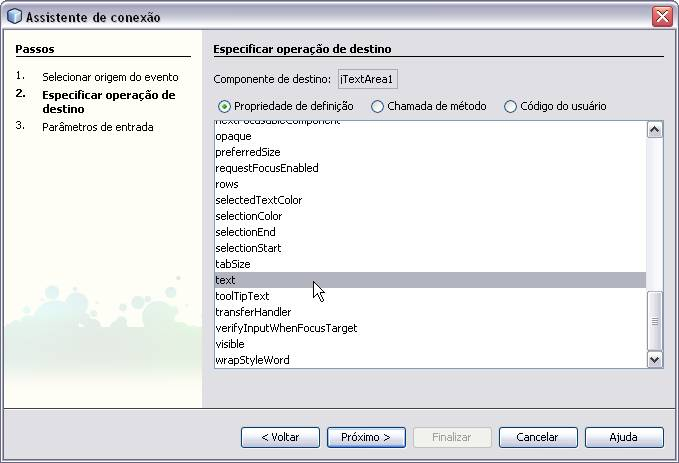

Logo depois, selecione a operação a ser executada
quando o evento ocorrer – nesse caso, limpar a área de texto,
selecionando a propriedade ‘text’ e alterando seu
valor para um texto vazio.
Ao finalizar o assistente, o seguinte método
tratador de eventos será gerado:

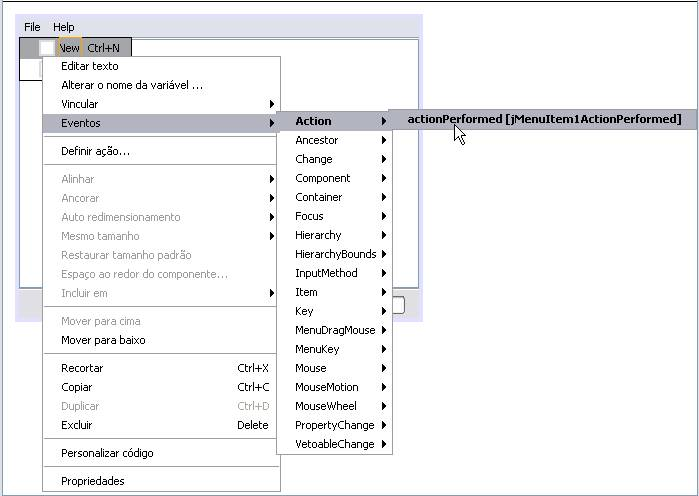

Outra forma possível de tratar eventos é associar
um tratador de evento a um componente. Ao clicarmos um componente o botão
da direita do mouse, é possível criar um tratador para um evento gerado
pelo componente.

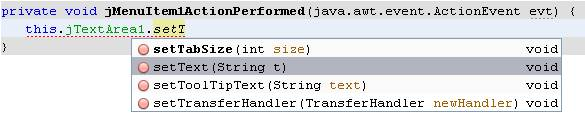

Feito isso, pode-se editar o código que será
executado quando o evento selecionado ocorrer. A edição de código é
facilitada pelo recurso auto-completar do NetBeans,
ativado teclando Ctrl+Espaço. Assim é possível
ter acesso aos atributos e método da classe que está sendo editada.
Lembre-se que os componentes adicionados à interface gráfica são atributos
da classe, e seus métodos e atributos também podem ser visualizados
utilizando o recurso auto-completar.
Tarefa 2: A Lógica de
Funcionamento na Aplicação
Você deve criar tratadores para os eventos da interface
gráfica do programa Urna Eletrônica. Estes tratadores de eventos devem
chamar os métodos de uma classe de controle, que implementarão a lógica de
funcionamento da aplicação. Essa classe, por sua vez, deve interagir
com as entidades utilizadas pela aplicação, que também devem ser criadas
por você. As classes de entidade serão também JavaBeans,
com propriedades acessadas através de métodos de acesso.
Com isso, será possível separar o código da
aplicação segundo o padrão de projeto MVC, ou seja:
·
classes para interfaceamento gráfico - a visão (desenvolvidas
na Tarefa 1);
·
classes para
representar o modelo, com os dados internos da aplicação e os
métodos para manipulá-los;
·
uma classe controladora,
responsável pelo fluxo de execução da aplicação.
O uso do padrão MVC torna mais fácil a manutenção
do código.
Avaliação
A atividade deve ser desenvolvida em duplas. A
apresentação deve ser feita até o dia 16/04. Trabalhos entregues com atraso terão
desconto automático de 2 pontos. Após a segunda semana (14 dias após o fim
do prazo original), o trabalho não mais será aceito, ou seja, terá nota
zero. Os
dois alunos devem estar presentes no momento da apresentação. Será
verificado o funcionamento do programa e em seguida os alunos devem
responder oralmente a questões formuladas pelo professor sobre o código
fonte do programa. Podem ser atribuídas notas diferentes aos alunos de um
grupo, dependendo das respostas às perguntas sobre o código do programa
efetuadas pelo professor. Caso um dos alunos não esteja presente ou
demonstre não conhecer o código do programa, este ficará com nota zero na
atividade. Em caso de cópia do código de outro grupo, ambos terão nota
igual a zero.
Dúvidas
Material para Consulta
·
Help e página do NetBeans.
·
Documentação da API do Java.
Atendimento aos Alunos
- Horário: Terças-feiras das 17:00 às 18:30.
- Local: Prédio do INE - piso térreo - Sala 107.
E-Mail
l a u @ i n f . u f s c . b r
Mantida por Lau Cheuk
Lung. Atualizada em 02/04/2014.
|
