Descrição

Nessa atividade você irá aprender a desenvolver aplicações utilizando Enterprise JavaBeans. Será desenvolvido um sistema Web para compra e venda de produtos.

Exemplo de Aplicação

Inicialmente iremos criar uma aplicação de exemplo para entender o funcionamento e a forma de desenvolvimento de aplicações com Enterprise JavaBeans. Siga atentamente o procedimento abaixo, pois posteriormente será necessário aplicar o mesmo procedimento para execução do trabalho.



A aplicação de exemplo consistirá em um sistema de consulta ao cadastro de clientes de uma empresa. Iremos utilizar nesta atividade o NetBeans, o servidor de aplicação Glassfish v3 e o servidor de banco de dados Java DB.

Criando o Banco de Dados de Exemplo

O primeiro passo consiste em criar o banco de dados que será usado pela aplicação de exemplo. Em uma situação real, talvez esse banco já esteja disponível, e bastaria apenas utilizá-lo na aplicação.

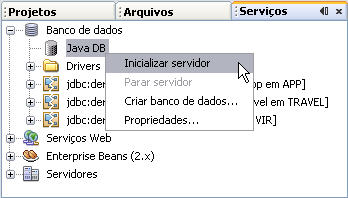

Inicie o Java DB, que está disponível na janela Serviços do NetBeans, no item Banco de Dados, como mostra a figura:

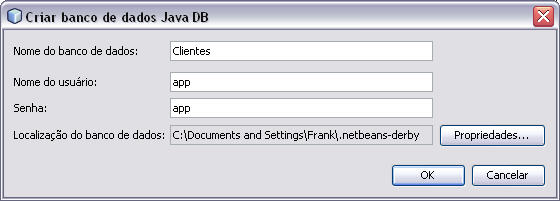

Após a inicialização do JavaDB, abra novamente o menu do Java DB e clique em Criar banco de dados. Dê ao banco de dados o nome 'Clientes' e forneça o nome do usuário e a senha (o valor padrão é ‘app’).

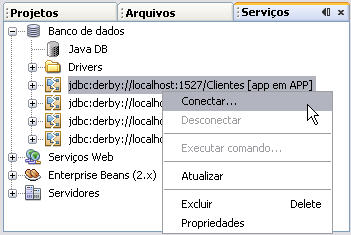

Note que será criada uma conexão no item Banco de Dados da janela de Serviços do NetBeans. Para conectar-se à base de dados você deve clicar com o botão da direita sobre a conexão (jdbc:derby://localhost:1527/Clientes) e selecionar a opção Conectar.

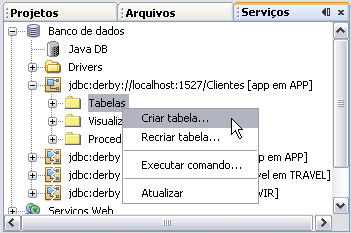

Crie agora uma tabela de exemplo. Abra a conexão e, na pasta APP àTabelas, selecione o menu Criar Tabela.

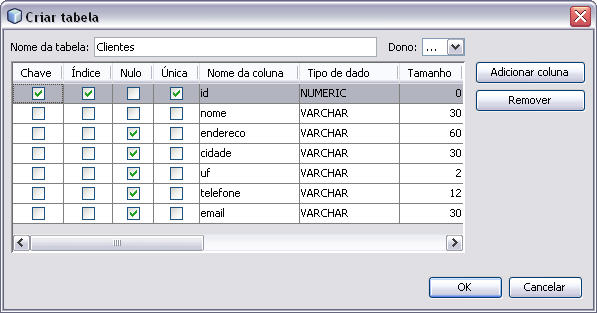

Crie uma tabela chamada Clientes, com a seguinte estrutura:






A tabela aparecerá dentro da pasta Tabelas da conexão, na janela de Serviços.

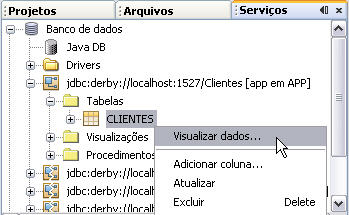

Em seguida, crie alguns dados para teste. Clique sobre a tabela com o botão da direita e selecione Visualizar Dados.

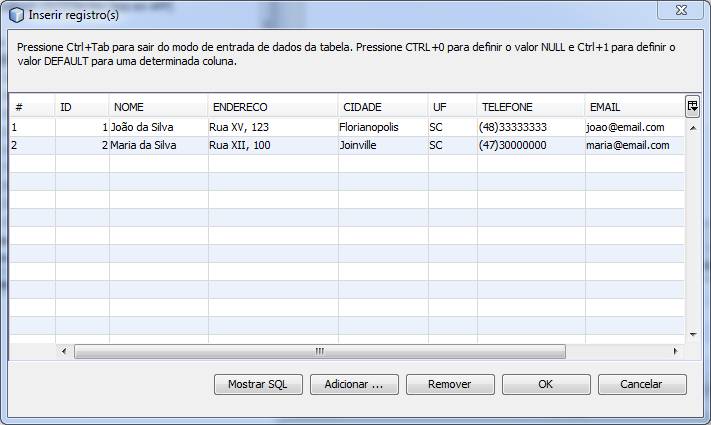

Por fim, pressione Alt+I para abrir a janela de inserção de dados e registre os dados de alguns clientes na tabela.


Criando o Projeto de Exemplo

O projeto de exemplo consistirá em um sistema Web para busca por clientes cadastrados na base de dados da empresa.

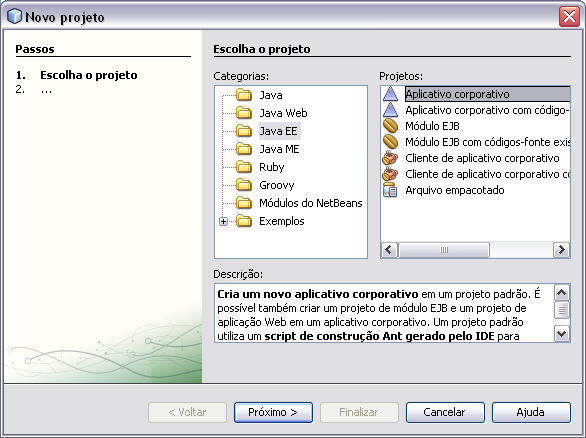

Crie um Projeto (Arquivo à Novo Projeto) do tipo Aplicativo Corporativo, da categoria Java EE.

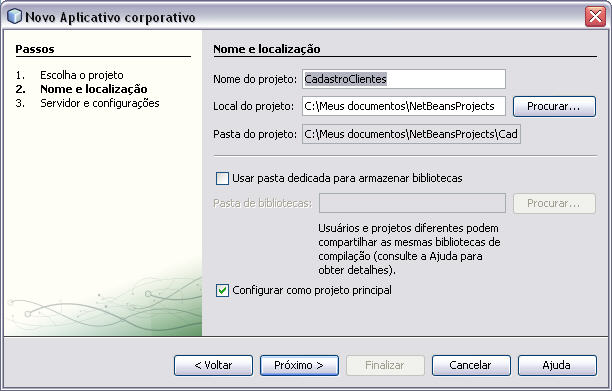

Clique em Próximo, defina o nome do projeto (no exemplo será usado o nome CadastroClientes) e determine o local onde ele será armazenado.






Clique novamente em Próximo, escolha o servidor de aplicação que será usado – o GlassFish v3, mantenha as demais opções inalteradas e clique o botão Finalizar.

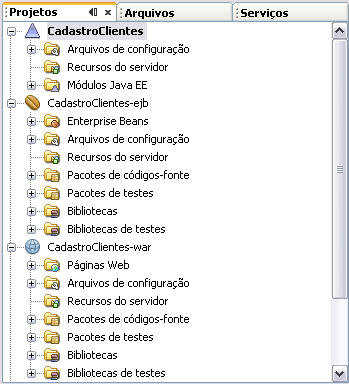

Note que foram criados dois módulos junto com o projeto – o módulo EJB e o módulo Web. O módulo EJB corresponderá à camada de negócio da aplicação, na qual serão implantadas as regras de negócio e onde ficará também o modelo mapeado a partir do banco de dados. Já o módulo Web se preocupará somente com o interfaceamento com o usuário, através de páginas Web.




Criando os Beans de Entidade

Começaremos a implementação do módulo EJB pela definição das entidades que compõem a aplicação e que serão mapeadas a partir da base de dados criada anteriormente.

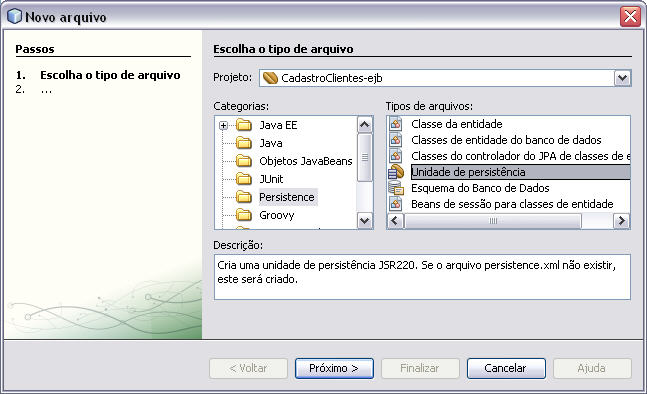

Primeiramente é necessário criar uma unidade de persistência para que sua aplicação possa interagir com a base de dados. Selecione o menu Arquivo à Novo Arquivo, escolha o projeto CadastroClientes-ejb e selecione o tipo de arquivo Unidade de Persistência da Categoria Persistence

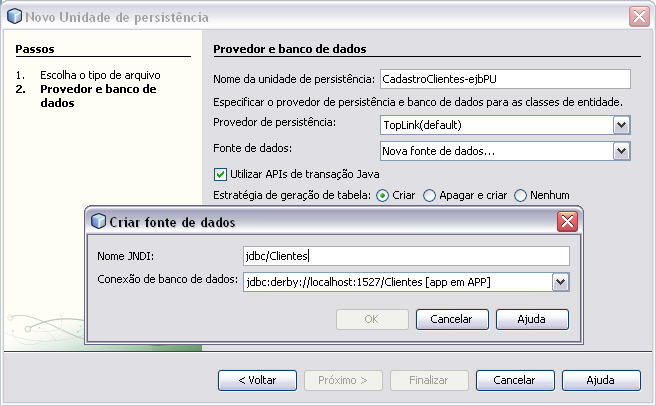

Na janela aberta será possível informar o nome da unidade de persistência, do provedor de persistência TopLink, e criar uma nova fonte de dados (jdbc/Clientes, que apontará para a conexão criada anteriormente); mantenha selecionadas as opções de utilização das APIs de transação e da estratégia de criação automática das tabelas do banco de dados. Para concluir a criação da unidade de persistência basta clicar no botão Finalizar.






Em seguida iremos gerar um bean de entidade automaticamente, a partir da tabela criada na base de dados.

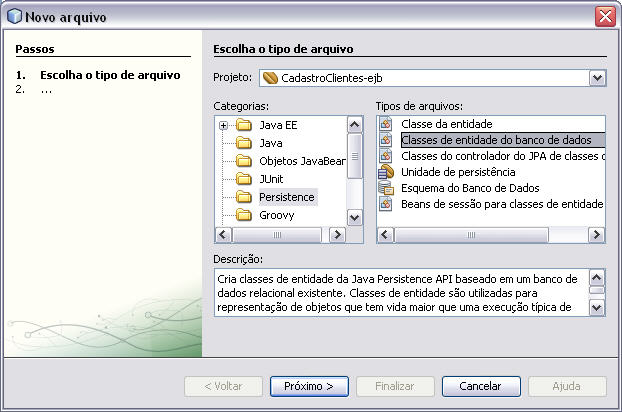

Selecione o menu Arquivo à Novo Arquivo e escolha o tipo de arquivo Classes de Entidade do Banco de Dados da Categoria Persistence

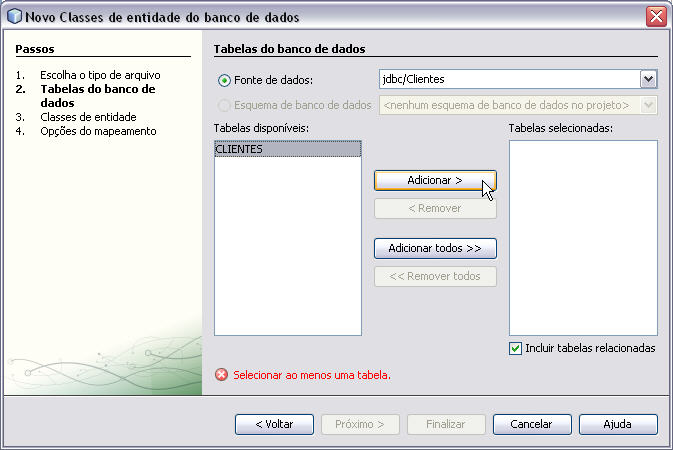

Clique em Próximo, escolha a conexão com a base de dados que será utilizada (jdbc/Clientes), selecione a tabela CLIENTES e clique em Adicionar. Clique o botão Próximo e dê um nome ao pacote no qual serão criados os componentes (por exemplo, ejb). Por fim, clique em Finalizar.






Examine o código do bean de entidade criado a partir da tabela na pasta ‘Pacotes de códigos-fonte’ do projeto.



Criando o Bean de Sessão

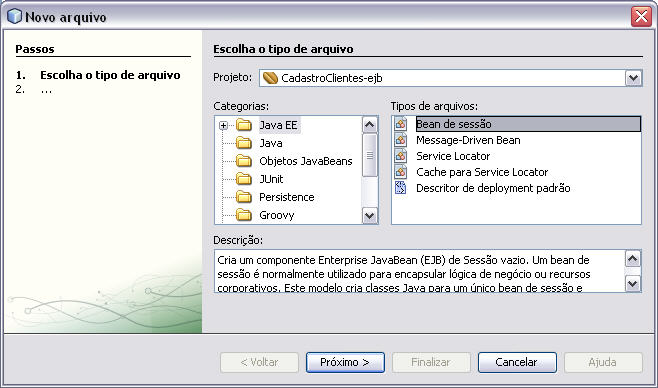

Agora temos que criar um bean de sessão, que servirá de "fachada" para acesso às entidades. Nele serão implementados os métodos de negócio, que efetuarão as consultas na base de dados de clientes da empresa. Para criá-lo, selecione o menu Arquivo à Novo Arquivo e escolha a categoria Java EE e o tipo de arquivo Bean de sessão.

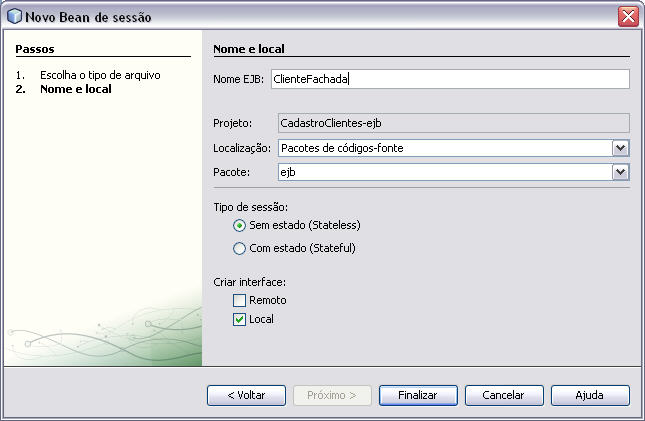

Defina o nome do bean de sessão (ClienteFachada) e coloque-o no mesmo pacote que os beans de entidade (ejb). Esse bean não deve manter o estado da sessão (stateless) e deve possuir apenas interfaces locais. Depois de selecionar estas opções, clique o botão Finalizar.






O bean será criado e seu código será mostrado na janela de edição.



Para que o bean de sessão tenha acesso às entidades da aplicação, ele deve possuir uma referência para o gerenciador de entidades. Clique no código do bean de sessão com o botão da direita do mouse e selecione a opção Inserir código à Utilizar Gerenciador de Entidade (Persistence à Utilizar Gerenciador de Entidade na versão 6.X do NetBeans). O atributo de utilização do gerenciador de entidade (EntityManager em) será criado automaticamente. Note que esse atributo possui a anotação @PersistenceContext, que indica que o contêiner deve injetar a dependência.



A funcionalidade do bean deve ser implementada em métodos de negócio. A assinatura do método deve ser adicionada à interface local do bean:


import java.util.List;

@Local
public interface ClienteFachadaLocal {
    List<ejb.Clientes> getListaClientes();
}



Adicione o código destacado em negrito ao arquivo com o código do bean de sessão:


import java.util.List;
import javax.persistence.Query;
...

@Stateless
public class ClienteFachada implements ClienteFachadaLocal {
    ...
    public List<ejb.Clientes> getListaClientes() {
        Query query = em.createNamedQuery("Clientes.findAll");
        return query.getResultList();
    }
}

Note que o método criado executa a consulta Clientes.findAll, criada automaticamente no bean de entidade:

   @NamedQuery(name = "Clientes.findAll", query = "SELECT c FROM Clientes c")

Criando o Módulo Web

O módulo Web servirá como interface com o usuário da aplicação. Este módulo conterá um facelet que permitirá que o usuário visualize os dados dos clientes cadastrados no banco de dados.



Primeiramente deve ser adicionado um bean gerenciado JSF (Arquivo à Novo à Bean gerenciado JSF) ao módulo Web (CadastroClientes-war) da aplicação corporativa. Dê um nome ao bean (por exemplo, ClientesMBean) e defina seu escopo como sendo de sessão. O código do bean gerenciado será aberto no editor.

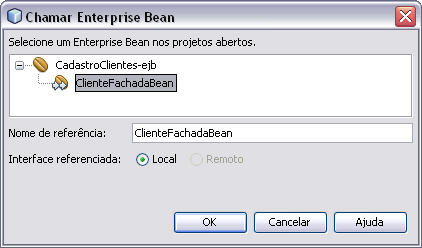

Clique com o botão da direita no editor de código fonte e selecione Inserir código à Chamar Enterprise Bean. Na janela mostrada abaixo, selecione o bean de sessão (ClienteFachadaBean) e clique o botão OK.






Um atributo que representa o bean de sessão (clienteFachadaBean) será adicionado ao código do bean JSF:



    @EJB

    private ClienteFachadaLocal clienteFachada;



 Note que sobre o atributo existe uma anotação @EJB, que indica que essa dependência será injetada pelo contêiner.



Adicione o método abaixo ao código do bean gerenciado JSF:


    public List<Clientes> getListaClientes() {
        return clienteFachada.getListaClientes();
    }



Agora remova a página index.jsp existente na pasta 'Páginas Web' do módulo Web (CadastroClientes-war) e crie uma página JSF, clicando no menu Arquivo à Novo Arquivo  e selecionando Página JSF. Dê o nome index.xhtml ao facelet. Em seguida, clique o botão Finalizar para criar a página, que será mostrada no editor.



Substitua todo o código do facelet pelo código abaixo, que exibe uma tabela com os clientes cadastrados no banco de dados:


<?xml version='1.0' encoding='UTF-8' ?>
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml"
      xmlns:h="http://java.sun.com/jsf/html"
      xmlns:f="http://java.sun.com/jsf/core">
    <h:head>
        <title>Lista de Clientes</title>
    </h:head>
    <h:body>
        <f:view>
            <h:form>
                <h1><h:outputText value="Lista de Clientes"/></h1>
                <h:dataTable value="#{clientesMBean.listaClientes}" var="item">
                    <h:column>
                        <f:facet name="header">
                            <h:outputText value="Id"/>
                        </f:facet>
                        <h:outputText value="#{item.id}"/>
                    </h:column>
                    <h:column>
                        <f:facet name="header">
                            <h:outputText value="Nome"/>
                        </f:facet>
                        <h:outputText value="#{item.nome}"/>
                    </h:column>
                </h:dataTable>
            </h:form>
        </f:view>
    </h:body>
</html>

Testando a Aplicação

Para compilar, empacotar e implantar a aplicação no servidor de aplicação basta clicar o botão index.12.gif. Aguarde que todo o processo seja executado (isso pode demorar alguns minutos). Uma página será mostrada no navegador Web com a lista de clientes.



Aprimorando o Exemplo



Você pode criar novos métodos de negócio no bean de sessão e no bean gerenciado JSF e novas páginas JSF que acessem esses métodos.



Por exemplo, para cadastrar um cliente você deve instanciar um novo bean de entidade e chamar o método em.persist(), passando o novo bean como parâmetro para que o mesmo seja adicionado à tabela. Para remover uma instância, execute o método em.remove(), passando o bean de entidade a ser removido como parâmetro.



Você também pode criar novas consultas adicionando uma named query ao bean de entidade, seguindo o formato:



...

@NamedQuery(name = "Clientes.findByDDD",
query = "SELECT c FROM Clientes c WHERE c.telefone LIKE :DDD"),

...



Para executar a consulta, crie uma query, defina os valores de parâmetros e a execute em um método de negócio no bean de sessão, conforme mostrado abaixo:



public List<ejb.Clientes> getClientesByDDD(int DDD) {

    Query query = em.createNamedQuery("Clientes.findByDDD");

    query.setParameter("DDD", "(" + DDD + ")%");

    return query.getResultList();

}



Para efetuar consultas mais complexas você deve executar o método em.createNativeQuery(), passando como parâmetro o código da consulta SQL a ser executada no banco de dados. Esse método retorna um objeto do tipo Query, cujo resultado pode ser obtido chamando o método getResultList(), que retorna uma lista com o resultado da consulta, ou getSingleResult(), que retorna um Object como resultado. Operações do tipo Update e Delete também podem ser executadas como uma Native Query, chamando o método executeUpdate().




Tarefa: Site de Compra e Venda de Produtos

O projeto final da disciplina consiste em implementar um Web site no qual usuários poderão comprar e vender produtos, semelhante ao Mercado Livre e ao eBay. O site pode permitir a venda de qualquer tipo de produto, ou ser direcionado a uma área específica (imóveis, veículos, livros, etc).



Um usuário deve se cadastrar no site, fornecendo suas informações pessoais e um email e senha. Um usuário pode cadastrar produtos que serão ofertados no site. Um produto deve ser associado a uma categoria e possuir um preço e uma descrição. O sistema deve permitir a busca de produtos por nome ou categoria. As informações sobre o produto serão mostradas em uma página de detalhes do produto. O usuário que se interessar pelo produto pode adquiri-lo e efetuar o pagamento online. O vendedor receberá uma notificação em sua área privada e o status do produto será alterado para vendido.



Inicialmente devem ser criadas as tabelas no banco de dados. Crie tabelas para armazenar os dados dos usuários e dos produtos à venda. Em seguida crie os beans de entidade a partir das tabelas do banco de dados. Na etapa seguinte, crie um bean de sessão com os métodos de negócio que permitirão cadastrar usuários, pesquisar, comprar e vender produtos no site. Por fim, crie a camada web da aplicação, que deve conter facelets que permitam a execução de cada funcionalidade prevista, e um bean JSF que utilizará os métodos de negócio disponibilizados pelo bean de sessão EJB.




Avaliação

A atividade deve ser desenvolvida em duplas. A apresentação deve ser feita até o dia 06/06. Os dois integrantes da equipe devem estar presentes no momento da apresentação. Será verificado o funcionamento do programa e em seguida os alunos devem responder oralmente a questões formuladas pelo professor sobre o código fonte do programa. Podem ser atribuídas notas diferentes aos integrantes de uma equipe, dependendo das respostas às perguntas sobre o código do programa efetuadas pelo professor. Caso um dos integrantes não esteja presente ou demonstre não conhecer o código do programa, este ficará com nota zero na atividade. Em caso de cópia do código de outra equipe, ambas terão nota igual a zero.
